JTW-LD-KC2002A二芯双绞模拟量线型感温探测器
产品概述器

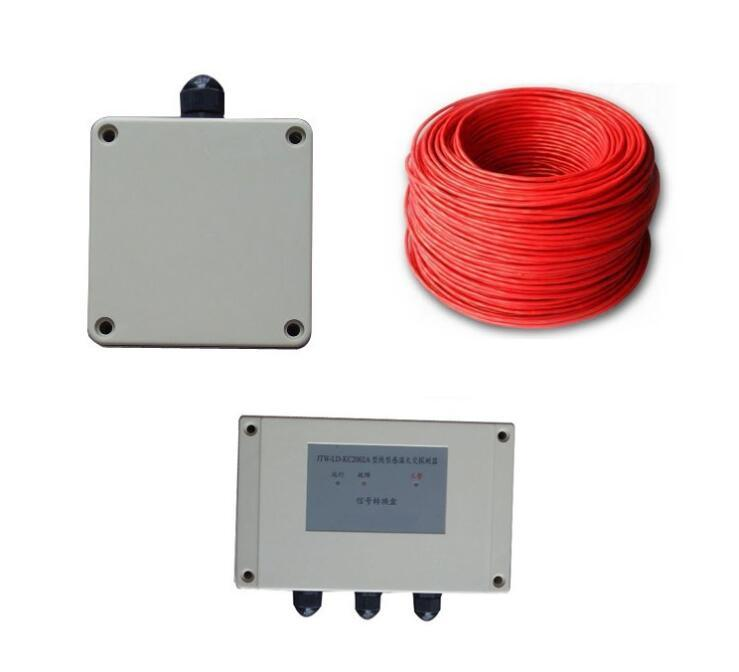

TW-LD-KC2002A列二芯双绞可复位线型感温探测器（以下简称探测器）是一种可重复使用的线型缆式定温探测器，技术性能指标符合GB16280-2005《线型感温火灾探测器》及1号修改单的内容，该探测器由感温电缆、信号转换器、终端盒、三部分组成，采用无源触点输出方式，可方便地与其它厂家的火灾报警控制器配套使用，广泛应用于电缆廊道等工业场合。
信号转换器与一定长度的感温电缆和终端盒连接使用，信号转换器内设信号处理电路。其中包括信号采集、信号放大转换电路、显示电路、环境温度测试电路等。信号转换器对感温电缆及环境温度进行连续地监视，对于异常情况造成的温度升高和断线、短路进行报警。
火警、故障信号以无源触点形式输出；
系统工作运行、故障、火警信息同时由LED指示；
性能特点
感温电缆采用二芯双绞结构，
抗机械损伤、抗电磁干扰能力强；
特别适用于冶金、电力、石油化工等工业场所的火灾探测。
超宽电压工作范围;
产品参数
环境温度：信号转换器工作环境温度-10℃～50℃，感温电缆工作环境 温度-30℃～50℃
定温报警温度： KC2001 68℃
KC2002 85℃
KC2003 105℃
可恢复温度：120℃以下
长期工作相对湿度：≤98%，无凝水
信号转换器
工作电压： DC12-40V
静态监视电流： ≤25mA
故障、火警状态电流： ≤45mA
火警、故障继电器触点容量： 0.5A/24VDC, 0.1A/220VAC
信号转换器、终端盒的防护等级均为：IP65
感温电缆产品安装尺寸及接线图
安装方式
1）当信号转换器安装在距保护对象较近的场所时，感温电缆可直接接入信号转换器，安装形式如图1所示。
2）当信号转换器的安装位置距保护对象较远时，可以用二芯屏蔽线缆通过中间接线盒将感温电缆与信号转换器连接，安装形
式如图2所示
图1
图2
