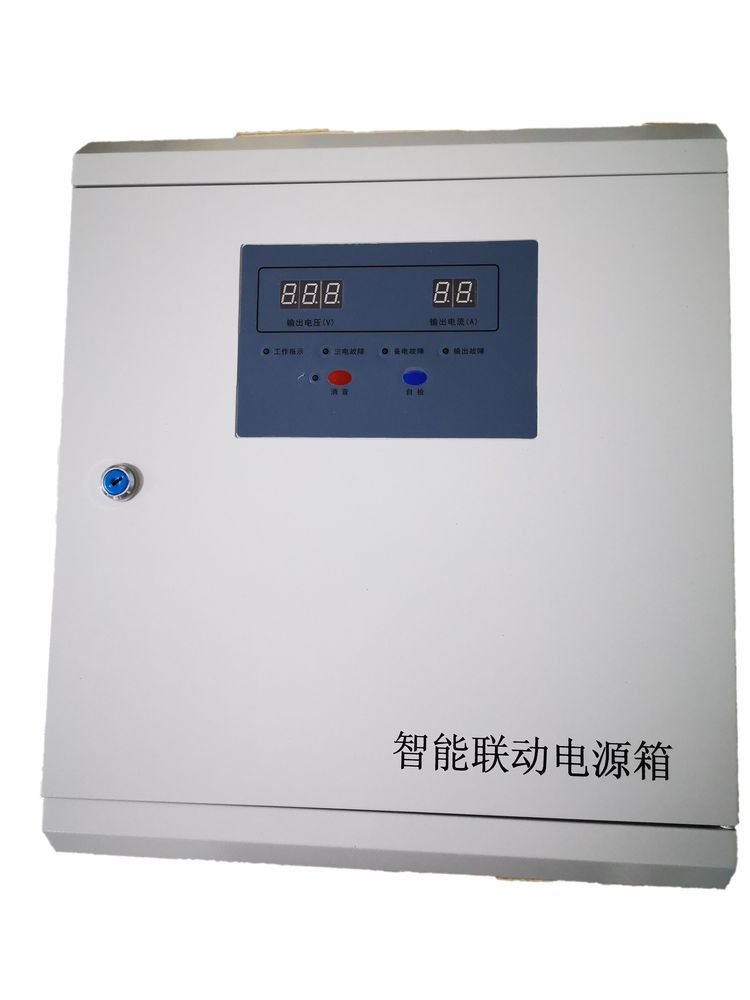

特点HB50/120/240-24智能联动电源箱，是一种DC24V大容量电源输出设备，在火灾报警控制系统中，可作为联动控制系统的电源使用，为联动控制模块及被控设备供电。电源箱以交流220V作为主电源，同时内置两节DC12V/7Ah/12Ah密封铅电池作为备用电源，采用开关电源稳压电路及备电浮充电路，具有输出过流自动保护、主备电切换和完善的备电自动充电及备电过放电保护功能。同时，本智能电源箱可对主、备电及电源输出状态进行监控，可报主、备电故障、输出故障，还具有输出电压、输出电流的显示功能，可直观地观察电源箱的工作状态。智能联动电源箱，是一种 DC24V大容量电源输出设备，在火灾报警控制系统中，可作为联动控制系统的电源使用，为联动控制模块及被控设备供电；电源箱以交流 220V为主电源，同时内置两节 DC12V（7Ah/12Ah/17Ah/24Ah可选）密封铅电池作为备用电源，采用开关电源稳压电路及备电浮充电路，具有输出过流自动保护、主备电切换和完善的备电自动充电及备电过放电保护功能。同时本款智能电源箱可对主、备电及电源输出状态进行监控，可报主电故障、备电故障、输出故障，还具有输出电压、输出电流的显示功能，可直观地观察电源箱的工作状态。
主要指标技术
1）额定输出容量：DC24V 30A
（2）使用环境：
温度：-10℃～＋50℃
相对湿度≤95％，不结露
3）电源：主电为交流 220V，内装 12V（7Ah/12Ah/17Ah/24Ah可选）密封铅
蓄电池 2节作为备电
（4）外形尺寸：455mm×400mm×170mm
3．电源端子定义及说明：
FG、AC、AC:交流输入及接地。
INPUT:电池连接端。电池正极与 BAT+相连，电池负极与 GND相连。
OUTPUT:输出端子，与外界负载设备连接。+24V接设备正极，GND接设备负极。
4．外型尺寸455mm×400mm×170mm
5．故障及简易维修：
A接通电源后，无输出，查看保险丝是否熔断。 B输出正常，电源面板无显示，排线可能松动。 C出现输出故障时，查看输出是否短路。
6．注意事项
1为避免触电危险，外壳必须严格可靠接地。 2通电前，仔细检查连线是否正确。
3严禁非专业人员拆开或触摸。
1 输入电压范围 176-264VAC
2 输出电压精度 +24V±1% (无交流电时，为电池电压)
3 纹波、噪声 ≤240MV
4 负载调整率 ±0.5%
5 输出功率 750W
6 输出效率 ≥85%
7 工作温度 -25℃---+55℃
8 温升测试 测试标准及测试环境 工作外壳 75℃
9 绝缘电阻 100MΩ
10 输出限流保护 32A（电压下降）
11 短路保护 有
12 耐压 、I/P-FG:1.6KV;I/P-O/P:1.6KV; O/P-FG:0.6KV
13 充电电流 0.5A
14 浮充电压 27.6V
15 充电方式 脉冲充电，电池低于 24V后开始充电，充至27.6V后停止充电。
16 检测说明
1．基本电气特性检测方法：电源接电子负载检测
2．使用设备：电子负载：3300F（台湾博计） 功率计、示波器、耐压测试仪
高低温试验箱、老化测试架
17 老化实验 高温（55℃）老化 72小时，电源不损坏
18 外观检测
外观： 无划痕 标签： 完整
合格证： 合格 极性标识：清晰
19 尺寸 455mm×400mm×170mm
