JTY-GM-HB603-RS485联网型感温感烟火灾探测器(以下简称探测器)适用于箱变、机柜、变电站 、仓库、电机房等民用及工业场所的火灾预报警。探测器具有灵敏度高 耗电小、美观、使用方便等特点，可与安防系统配套使用。

一. 性能：

报警声音： ≥80dB

供电电源： DC9V～DC28V

电    流： 静态电流 ≤200uA

           报警电流 ≤45mA

工作温度： -40℃～+80℃

DC9V～DC28V报警温度：57-60度

相对湿度： ≤95%RH(40℃±2℃)

烟雾灵敏度：1.06±.26%ＦＴ.

符合标准：GB4715-2005

通讯接口：RS-485

通讯协议：Modbus-RTU

二. 功能：

    自检：按下检测按钮,探测器LED常亮，同时发出报警音响（注：自检仅对于探测器本身内部功能进行检测，自检时无继电器信号输出）。

工作：正常情况下,探测器大约每隔6秒指示灯会闪亮一下。探测器自动检测周围环境中的烟雾浓度,并根据使用环境状况进行灵敏度自动补偿。当烟雾浓度接近报警值，探测器加快对烟雾浓度趋势进行智能运算,同时报警指示灯开始闪亮。若运算结果达到或超过报警值,探测器开始声光报警。当周围环境的烟雾浓度降低到报警值以下时,探测器自动恢复正常工作状态。当探测器现场温度达到57度后，探测器指示灯开始闪亮，当现场的温度低于57并时探测器自动恢复正常工作状态。

RS-485通讯：采用标准RS-485通讯接口，通讯波特率可选择为：2400bps、4800bps、9600bps、19200bps，默认为4800bps。

Modbus-RTU协议：报警状态寄存器地址为03，采用功能吗03读取，状态为“0”或“1”，常开（“1”为正常，“0”为报警），常闭（“0”为正常，“1”为报警）。

三. 结构特征：

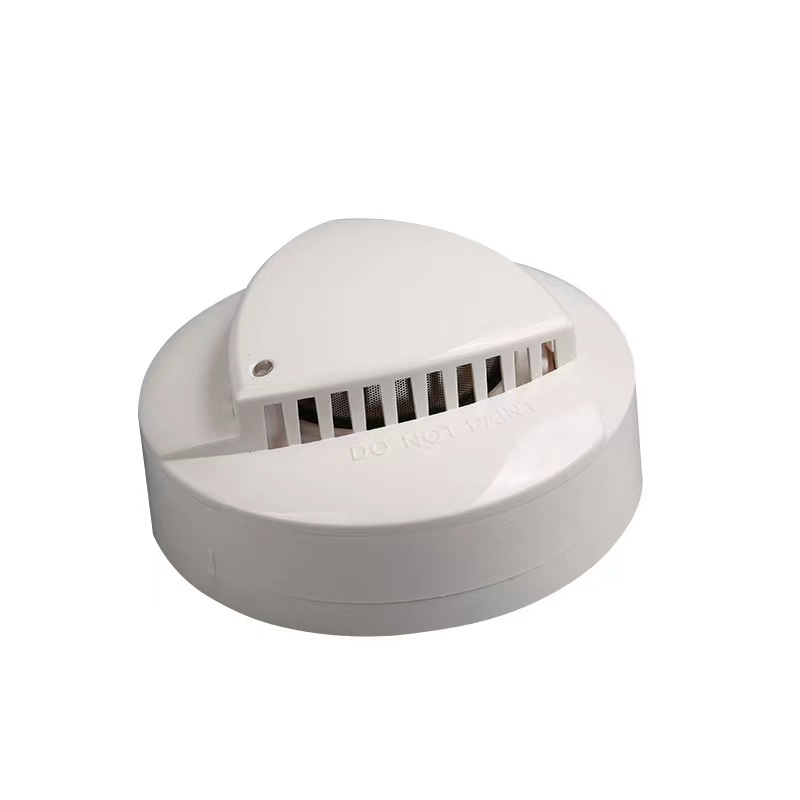

探测器外形示意图如图1所示。



图1：探测器外形示意图

四.安装：

在天花板上相距60mm的位置上打两个直径5mm的安装孔, 如图3用涨塞和螺钉固定探测器底座在天花板上。

图2：安装示意图

注意：该产品不适宜在以下场所使用：

l 正常情况下有烟滞留的场所

l 有较大粉尘、水雾、蒸汽、油雾污染、

l 腐蚀气体的场所

l 相对湿度大于95%的场所

l 通风速度大于5m/秒的场所



五. 接线：

底座线路板上的4P端子用于连接电源线和RS-485总线，电源端子无正负极性，RS-485总线需要严格对应A、B连接。将探测器按正确方向扣在底座上，压下后顺时针方向旋紧，接通电源即可工作。接线如表1所示。

序号	标识	名称	备注
1	GND	电源	不用区 分极性
2	V+
3		RS-485 总线	必须区 分极性
4	A

六. 故障分析与排除

1.RS-485通讯不成功:检查A、B接线是否正确．

2.频繁误报警:可能传感器迷宫中积尘过多引起,用吸尘器清理迷宫(外部黑色塑胶部分)

七. 维护

在使用过程中,如遇到使用故障,请尽快与供应商联系,不要私自拆卸修理,以免发生意外。

如长期不使用,必须拆下探测器,装入包装盒中,在通风干燥处存放。

八. 运输和储存

根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定进行运输和储存。

运输储存过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。

环境气温应避免剧烈变化。

装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。

本产品感温和感烟一体式光电烟雾探测器，是根据感应烟雾颗粒的原理来工作。采用***的结构设计以及光电信号处理技术，电路和电源可自检，可进行模拟报警测试.具有防尘、防虫、抗外界光线干扰等功能，从设计上保证了产品的稳定性。本产品对缓慢阴燃或明燃产生的可见烟雾，有较好的反应。当烟雾浓度超标或环境温度超过57℃时，探测器发出报警信号。产品适用于住宅、商场、宾馆以及仓库等室内环境的监测,

当烟雾达到一定浓度时，温度达到57度时,探测器报警指示灯闪烁，探测器输出继电器无源触点,输出可设置常开，常闭
