产品概述

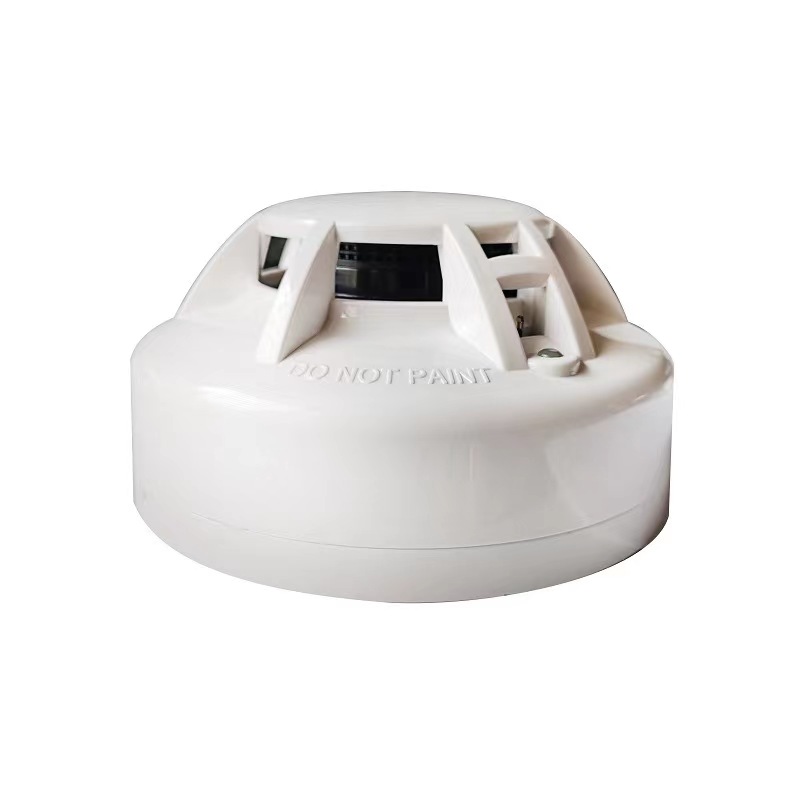

吸顶式烟雾传感器采用高灵敏度的烟雾传感器作为核心检测器件，具有测量范围宽、自带报警功能、线形度好、使用方便、便于安装、传输距离远等特点，适用于各种场所。探头可用于油烟、烟雾等测量。本产品独特设计，探头更换方便。因探头为易损品，整机除探头外一年免费质保。
本产品为三线制4-20mA电流型烟雾传感器，可直接接入各种显示仪表，实现烟雾监测。
特点
1. RS485远程通讯，可远程控制
2. 低功耗，高分贝报警
3. 声光报警，寿命长
4. 吸顶式安装，简单方便
5. 外观小巧美观
技术参数
|
测量范围 |
0～2000ppm |
|
最大允许误差 |
±7%； |
|
重复测试 |
±5%； |
|
温度特性 |
±0.5%/℃ |
|
敏感体 |
烟雾传感器 |
|
产品重量 |
约150克 |
|
波特率 |
9600 |
|
通讯端口 |
4-20mA/RS485 |
|
供电电源 |
总线供电，DC6V-24V 1A |
|
耗电 |
2W |
|
存储温度 |
-40 - 85℃ |
|
运行环境： |
-40 - 85℃-40℃～+85℃ |
1． 接线
直接使用设备自带的引线，根据颜色提示进行接线
|
线芯颜色 |
标号 |
说明 |
|
红色 |
V+ |
电源正，电压范围：DC6-24V |
|
黑色 |
V- |
电源负极 |
|
白色 |
A+ |
RS485 A+ (电流正) |
|
黄色 |
B- |
RS485 B- （电流负） |
2． 设备地址设置
通过软件设置，参见通讯协议部分。
3. 安装尺寸
通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-35,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
1）读取数据(功能码为0x03 )
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，KM75B71烟度传感器值固定为0x00 01
设备响应：
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，数据占用2个字节。为长整型数据。
例如：查询1号设备上传感器数据：
发送：01 03 00 00 00 01【CRC16】
回应: 01 03 02 03 75【CRC16】
上例回复数据中：01表地址1，03表命令号，02表数据长度为2个字节，由于测点数据长度占2个字节，比如第1个数据为03 75(都是十六进制),折成10进制方法:
V=256*0x03+0x75=885.
即为：885,即实际值为885ppm。
在组态软件中，寄存器对照表：
|
序号 |
名 称 |
寄存器地址 |
数据类型 |
|
1 |
烟雾寄存器 |
40001 |
整型 |
2）更改设备地址（功能号：0x06辅助命令号：0x0B）
发送命令格式：
[设备地址][命令号:0x06][辅助命令号：0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：值范围为1-35，目标地址与当前地址不能相同。
B、00 00为十六进制数，为固定值,不可更改。
比如将设备地址1，更改为2，则命令为：
01 06 0B 00 00 02 0A 2F
设备响应:02 25 01 02 90 06
设备响应格式：[设备地址][查询设备地址命令号] [数据长度:1字节] [随机字节：1字节] [CRC16]
比如：02 25 01 02 90 06表明更主后当前设备地址为02。
3）查询设备地址（功能号：0x25辅助命令号：0x02 ）
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x25][辅助命令号：0x02] [00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，
则命令为: FA 03 00 00 00 01 91 81
设备响应: 02 03 02 00 00 FC 44
1. 设备响应格式：[设备地址][命令号] [数据长度:1字节] [随机字节：1字节] [CRC16]
比如：02 03 02 00 00 FC 44表明设备地址为02。
4）量程缩放系数设置（功能号：0x06辅助命令号：0x0A ）
当数据与用户照度计或标准参照标准有误差时，我们可以通过调整量程缩放系数据来减小显示误差。
发送命令格式：
[设备地址][命令号:0x06][辅助命令号：0x0A ] [00] [量程缩放系数] [CRC16]
说明：
A、设备地址:当前设备地址。
B、辅助命令:为固定值,不可更改。
C、量程缩放系数:值范围1000-50000,对应实际系数为0.1000-5.0000。即可对当前显示值可缩小10倍或放大5倍。对应十六进制量程范围为：0x03E8-0xC350
如果当前值偏小，建议系数大于1，即该参数大于10000,如果当前值偏大，建议系数1，即该参数小于10000。
比如设置当前传感器量程放大1.0010倍，那此参数值应该为10010,对应十六进制为0x 27 00,则设置命令为FA 06 0A 04 27 00 C5 A8
设备响应: 01 04 27 00 DA 22
设备响应格式：[设备地址][命令号] [参数值] [CRC16]
5）报警功能设置设置（功能号：0x06辅助命令号：0x0A ）
当用户想要改变报警时的最小浓度，我们可以通过改变报警阀值来设置
发送命令格式：
[设备地址][命令号:0x06][辅助命令号：0x0A ] [00] [报警阀值] [CRC16]
说明：
A、设备地址:当前设备地址。
B、辅助命令:为固定值,不可更改。
则设置命令为FA 06 0A 00 03 E8 9F 27
设备响应: 01 00 03 E8 01 66
设备响应格式：[设备地址][命令号] [参数值] [CRC16]
