一．概述

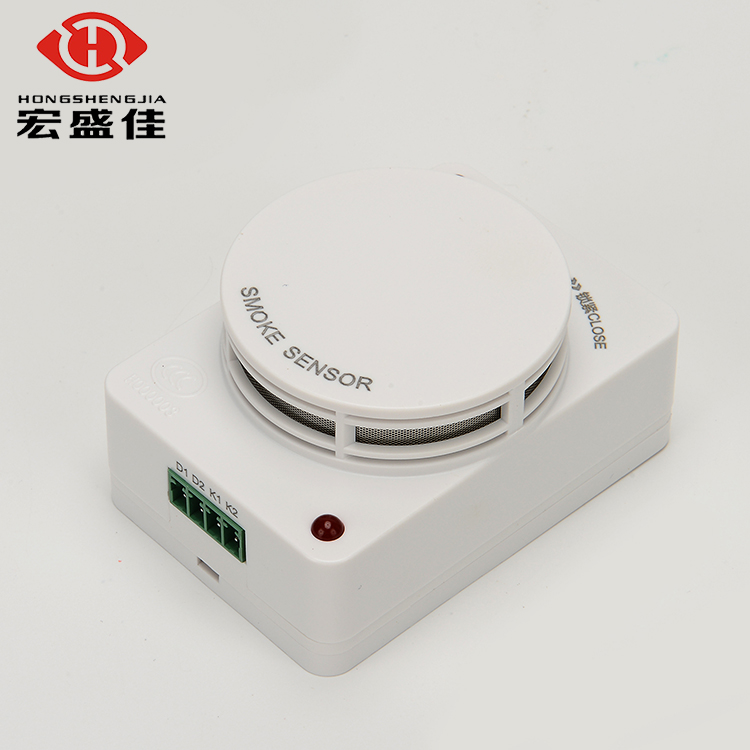

JTY-GD-S832 点型光电感烟火灾探测器（以下简称探测器，外观如图 1 所示）采用无极性电源输入，能够探测火灾时产生的烟雾及时发出报警信号。探 测器采用了 CPU控制，能够智能判断火灾时产生的烟雾浓度。探测器处于监视 状态时，红色指示灯闪烁，工作电流小；当现场烟雾浓度超过设定的报警阈值时， 探测器进入报警状态，红色指示灯常亮，同时继电器动作。探测器带有继电器干 接点输出，报警信号以继电器触点动作变化的形式给出，且具有报警锁定功能， 报警的复位只能通过短暂断电来实现。探测器具有灰尘积累自动补偿功能，能减 少灰尘对探测器灵敏度的影响。 探测器适用于火灾发生时有大量烟雾产生，而正常情况下无烟雾的场所， 如：饭店、宾馆、教学楼、办公楼、计算机房、通讯机房、书库和档案库等工业 与民用建筑。但不适用于有大量粉尘、水雾滞留的场所；不适用于可能产生蒸汽 和油雾的场所；不适用于正常情况下有烟滞留的场所
二．特点及技术指标
1．执行标准：GB4715-2005
2．工作电压：DC12V/24V（允许范围 9V~30V）
3．工作电流：监视状态 ＜1mA @DC12V ＜5mA @DC24V 火灾报警 ＜30mA@DC12V ＜35mA @DC24V
4．继电器输出：常开（火警后闭合）， 触 点 容 量 1 A 30VDC
5．工作指示：监视状态 红色指示灯约每 6 秒闪烁 1 次； 报警状态 红色指示灯常亮； 故障状态 红色指示灯约每 6 秒连续闪烁 2 次
6．使用环境：温度：-10℃～+65℃，
相对湿度：≤95%(40℃±2℃ 无凝露)
7．外形尺寸：75mm×51.8mm×38.5mm (带底座)，
， 三．安装与调试
按照**标准 GB50116-98 中的相关规定和要求确定保护区域中探测器的 安装位置、安装间距和数量。
探测器的安装需要使用配套底座。配套底座如图 3 所示，外型尺寸为 75mm ×51.8mm×5mm (长×宽×高)，固定孔为 5mm×10mm，固定孔间距为52mm～66mm。探测器通过 4PIN 插拔式端子（见图 4）与外界接线，其中 D1、
D2 脚为电源输入端口；K1、K2
脚为继电器输出端口。
安装与调试的具体方法如下： 1．
底座安装可采用如下方式：
1） 按施工图纸，使用 2 枚 M4 螺钉，通过图 3 中所示的 A、B 固定孔， 将配套底座固定在指定的位置上，且应确认底座已安装牢靠； 2） 按施工图纸，在指定位置上钻 ф6mm 孔，塞入附带的塑料膨胀胶塞， 使用 2 枚 ST3.5×20mm 的自攻螺钉，通过图 3 中所示的 A、B 固定 孔将配套底座固定在膨胀胶塞上; 3） 将指定磁钢装入图 3 中所示的 A、B
固定孔，底座与探测器装配后，
通过磁钢将探测器吸附在金属机柜上，此安装方式为选配安装方式。 2．
切断控制器电源，按施工图纸，先将所有底座正确连接，再接入控制器相 应的输入端口；
3． 确认探测器类型与施工图纸上所注类型相匹配；
