产品概述

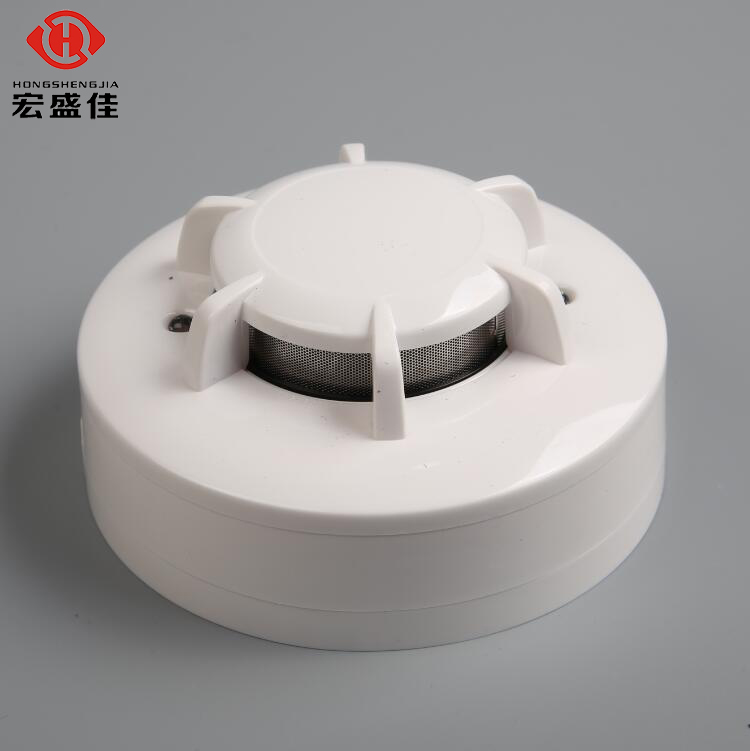

JTY-GD-HA821型光电感烟火灾探测器（以下简称探测器），产品采用独特的结构设计及光电信号处理技术，具有防尘、防虫、抗光线干扰等功能，从设计上保证了产品的稳定性。本产品对缓慢阴燃或明燃产生的可见烟雾，有较好的反应。适用于城市安防、小区、工厂、公司、学校、变电站、家庭、别墅、机房、资源、石油、化工、商场、宾馆、办公楼、教学楼、银行、图书馆、以及仓库等场所的火灾报警.
当烟雾达到一定浓度时，探测器报警指示灯闪烁，探测器输出继电器无源触点,输出可设置常开，常闭
能与防盗报警等控制系统/ 消防火灾自动报警系统/ 楼于对讲系统 配套使用
产品参数
供电电源： DC9V～DC28V DC48V
电 流 ： 静态电流 ≤200uA
报警电流 ≤50mA
工作温度：-10℃～+50℃
相对湿度： ≤95%RH(40℃±2℃)
继电器常开/常闭信号输出，自动复位。
尺寸：Φ100*48mm
产品安装
1、选择合适的安装位置，一般安装于探测器覆盖区域中央的天花板上。
2、将电源线、信号线与安装底座相连，（安装底座“1”“2”为直流电源无极性输入；“3、4”为报警输出触点。）
3、用螺丝将安装底座固定在天花板上。
4、将探测器底端的定位凸点对准安装底座的定位凹槽顺时针旋转即可安装好探测器
