时控开关有两种接线方式：
1.用电器的功率较小，没有超过微电脑时控开关直接负载的功率1320W，可以直接将用电器接在开关的出线端子上。
2.用电器的功率较大，超出时控开关直接负载的功率1320W，大功率的用电器直接接在时控开关上，会造成时控开关烧坏，需要配合交流接触器进行控制，用时控开关控制交流接触器，交流接触器控制大功率用电器。
时控开关怎么设置定时？

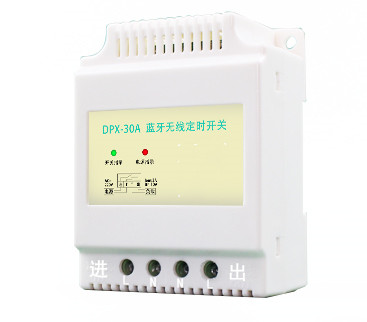

当前市场上新型的微电脑时控开关，是蓝牙时控开关，无需再手动接触开关，通过手机蓝牙与开关连接，通过小程序就可以15米范围之内控制开、关，设置定时。
时控开关设置定时的方法：
1.打开手机蓝牙，扫描开关上的二维码，进行小程序。
2.点击设备，输入密码，初始密码是0000。
3.点击定时设置，就可以根据自己需求设置定时开关的时间。
4.设置完成后，点击保存发送到开关。
备注：蓝牙时控开关不需要手动校时，蓝牙连接成功自动校时。选择完时间和星期点击确定。可以设置30组定时。
