用于特殊用途的铸铁平板,上有U型槽。铸铁平板的用途：,适用于各种检验工作,精密测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形位偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。

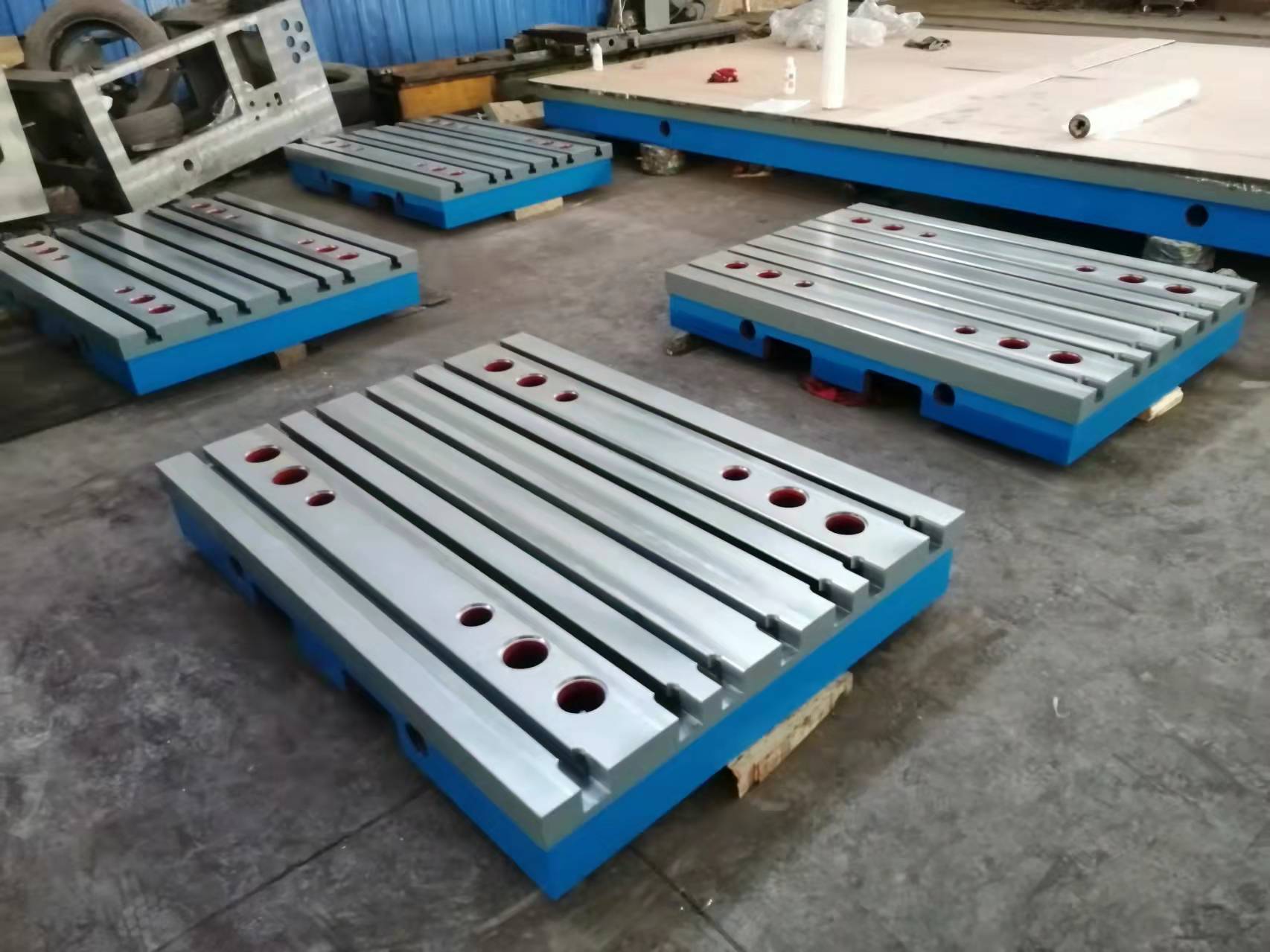

用于特殊用途的铸铁平板，上有U型槽。
应用领域：造船厂
铸铁平板的用途： 适用于各种检验工作，精密测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形位偏差，并作紧密划线，在机械制造中也是不可缺少的基本工具。
铸铁平台规格：200×200-2000×4000mm（特殊规格根据需方图纸制作或双方商定生产加工）
铸铁平台精度：按国家标准计量检定规程执行，分别为0，1，2，3级四个级别。
铸铁平台材质：材料为高强度铸铁HT200-250工作面硬度为HB160—210。经过两次处理（人工退火600?----700?和自然时效2---3 年，使该产品的精度稳定，耐磨性能好。
欢迎来到恒丰量具.您需要的铸铁平板,U型槽铸铁平板规格可按要求或图纸定做。
①100mm×200mm-------------400mm×400mm（本规格适用于研磨压砂平板）精度为0级、1级、2级。
②400mm×600mm-------------1500mm×2500mm（本规格适用于人工刮研平板）精度为1级、2级、3级。
③1500mm×3000mm----------2000mm×3000mm（本规格适用于人工刮研平板）精度为2级、3级、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。
分类: 平板又称平台，按材质分为铸铁平板和花岗石平板,按用途分为检验平板、划线平板、测量平板、装配平板、研磨平板、焊接平板、铆焊平板、基础平板、工作平板、三坐标平板等。
规格
(长×宽)
mm
精度等级
0级
1级
2级
3级
平面度公差（um）
200×200
3.5
7
14
27
300×200
4
8
15
30
300×300
4
8
15
30
300×400
4
8
16
32
400×400
4.5
8.5
17
34
400×500
4.5
9
18
35
400×600
5
10
19
37
500×500
5
10
19
37
500×600
5
10
19
39
500×800
5.5
11
21
43
600×800
5.5
11
22
44
600×900
6
11.5
23
46
1000×750
6
12.5
25
50
1000×1000
7
13.5
27
54
1000×1200
7
14
29
58
1000×1500
16
32
63
1000×2000
18.5
37
74
1500×2000
20
40
80
1500×2500
22.5
45
90
1500×3000
25
50
100
2000×2000
22
44
88
2000×3000
27
53
106
2000×4000
32
64
127
2000×5000
37
75
150
2000×6000
43
86
172
2000×7000
49
97
194
2000×8000
54.5
109
218
2500×3000
28.5
57
114
2500×4000
33
67
133
2500×5000
39
77
154
2500×6000
44
88
176
2500×7000
50
99
198
2500×8000
55
110
221
3000×3000
30.5
61
122
3000×4000
35
70
140
3000×5000
40
80
160
3000×6000
45
90.5
181
3000×7000
51
101
203
3000×8000
56
112.5
225
4000×4000
39
78
156
4000×5000
43
87
174
4000×6000
48
96.5
193
4000×7000
53
107
213.5
4000×8000
59
117
235
