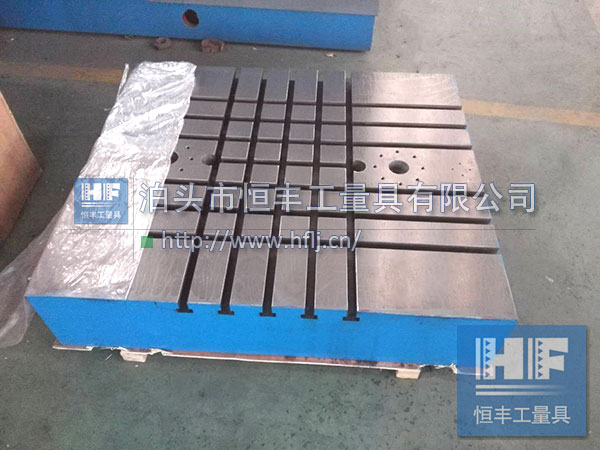

点击图片查看原图
铸铁地板适用范围：,主要用于发动机实验室,为发动机、测功机等提供基础实验平台。适用于各种检测,试验工作,精密测量用的基准平面；用于机械检验测量基准；检查零件的尺寸精度或形位偏差,并作紧密划线,铸铁地板可做成振动试验台,在机械制造中也是不可缺少的基本工具。通常做成箱体式，正方形，圆形，长方形等形状，结构分为箱型、双围型、单围型。
●组成附件：铸铁平台由铸铁地板本体、导油槽、护套及盖板、地脚螺栓等
●铸铁地板常用的规格(mm)：一般采用小块拼接形式、异形规格可订做。
①100mm×200mm-------------400mm×400mm（本规格适用于研磨压砂平板）精度为0级、1级、2级。
②400mm×600mm-------------1500mm×2500mm（本规格适用于人工刮研平板）精度为1级、2级、3级。
③1500mm×3000mm----------2000mm×3000mm（本规格适用于人工刮研平板）精度为2级、3级、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。
1000×750、1000×1000、1000×1500、1000×2000、1500×2000、2000×3000、2000×4000、2500×4000、3000×4000、2000×5000、2000×6000、3000×6000
规格
(长×宽)
mm
精度等级
0级
1级
2级
3级
平面度公差（um）
200×200
3.5
7
14
27
300×200
4
8
15
30
300×300
4
8
15
30
300×400
4
8
16
32
400×400
4.5
8.5
17
34
400×500
4.5
9
18
35
400×600
5
10
19
37
500×500
5
10
19
37
500×600
5
10
19
39
500×800
5.5
11
21
43
600×800
5.5
11
22
44
600×900
6
11.5
23
46
1000×750
6
12.5
25
50
1000×1000
7
13.5
27
54
1000×1200
7
14
29
58
1000×1500
16
32
63
1000×2000
18.5
37
74
1500×2000
20
40
80
1500×2500
22.5
45
90
1500×3000
25
50
100
2000×2000
22
44
88
2000×3000
27
53
106
2000×4000
32
64
127
2000×5000
37
75
150
2000×6000
43
86
172
2000×7000
49
97
194
2000×8000
54.5
109
218
2500×3000
28.5
57
114
2500×4000
33
67
133
2500×5000
39
77
154
2500×6000
44
88
176
2500×7000
50
99
198
2500×8000
55
110
221
3000×3000
30.5
61
122
3000×4000
35
70
140
3000×5000
40
80
160
3000×6000
45
90.5
181
3000×7000
51
101
203
3000×8000
56
112.5
225
4000×4000
39
78
156
4000×5000
43
87
174
4000×6000
48
96.5
193
4000×7000
53
107
213.5
4000×8000
59
117
235
