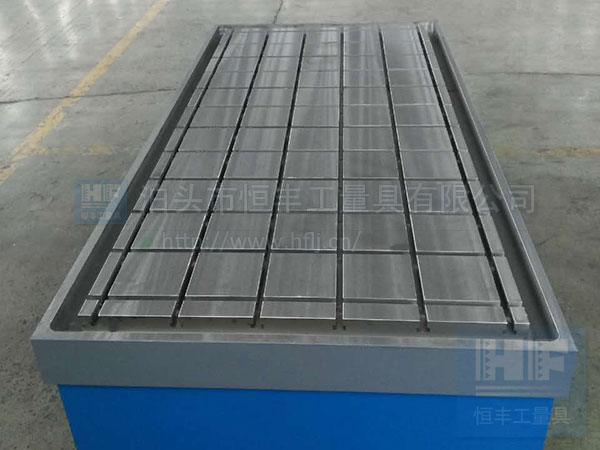

铸铁T型槽平台,顾名思义就是平台的上表面有T型槽,T型槽的作用就是配合螺栓和螺杆对工件进行固定,方便焊接和装配等工作,T型槽的尺寸要根据使用螺栓的尺寸来定。T型槽平台是恒丰量具的热销产品之一,我公司生产的T型槽平台按照国家GB4986-85标准制造,具有精度稳定且抗磨性好等优点。
1000×1000×170、1000×1200×190、1000×1500×200、1000×2000×200、1500×2000×230、1500×3000×260、2000×3000×260、2000×4000×280、2000×5000×300、2500×5000×300、2500×6000×300、3000×6000×350、3000×7000×400、3000×8000×400。
在选择T型槽平台，T型槽平板，电机试验平台，装配平台及机床工作台的时候，不知道需要用多大的螺栓及T型槽开口尺寸，包括T型槽的间距，这次我们详细把T型槽的标准及螺栓使用情况整理出来，供客户选择参考，希望能给大家带来一些帮助。
T型槽各部位尺寸 单位mm T型槽配套螺栓尺寸 单位mm
一般T型
螺栓尺
寸要小于
T型槽
尺寸，
这样才能
保证螺栓
能在T型槽
里面滑动。
T型槽标准：按照国标(GB/T158-1996)标准制造
T型槽间距（表格）单位mm
注：
T形槽间距p栏中，括号内的数值与T形槽槽底宽度最大值之差值，可能较小，应避免使用。
相对于每个T形槽宽度，表2中给出三个间距，应根据使用需要条件选择T形槽间距。
特殊情况需采用其他尺寸间距时，则应符合下列原则：
1）采用数值大于或小于规定T形槽间距P的尺寸时，应从优先数系R10系列的数值中提取；
2）采用数值在规定T形槽间距p的尺寸范围内，则应从优先数系R20系列的数值中提取。
3）注：任一T形槽的极限偏差都不适累计误差.
一、T型槽的各部位代表意义
A基本尺寸
B最小
B最大
C最 小
C最 大
H最小
H 最大
d公称尺寸
S最大尺寸
K最大尺寸
备注
5
10
11
3.5
4.5
8
10
M4
9
3
6
11
12.5
5
6
11
13
M5
10
4
8
14.5
16
7
8
15
18
M6
13
6
10
16
18
7
8
17
21
M8
15
6
12
19
21
8
9
20
25
M10
18
7
14
23
25
9
11
23
28
M12
22
8
18
30
32
12
14
30
36
M16
28
10
22
37
40
16
18
38
45
M20
34
14
28
46
50
20
22
48
56
M24
43
18
36
56
60
25
28
61
71
M30
53
23
42
68
72
32
36
74
85
M36
64
28
48
80
85
36
40
84
95
M42
75
32
54
90
95
40
44
94
106
M48
85
36
二、T型槽平台，T型槽平板，T型槽工作台，电机试验平台，装配平台的T型槽间距
T型槽开口宽度A
T型槽间距尺寸P
5
20
25
32
6
25
32
40
8
32
40
40
10
40
50
63
12
(40)
50
63
80
14
(50)
63
80
100
18
(63)
80
100
125
22
(80)
100
125
160
28
100
125
160
200
36
125
160
200
250
42
160
200
250
320
48
200
250
320
400
54
250
320
400
500
