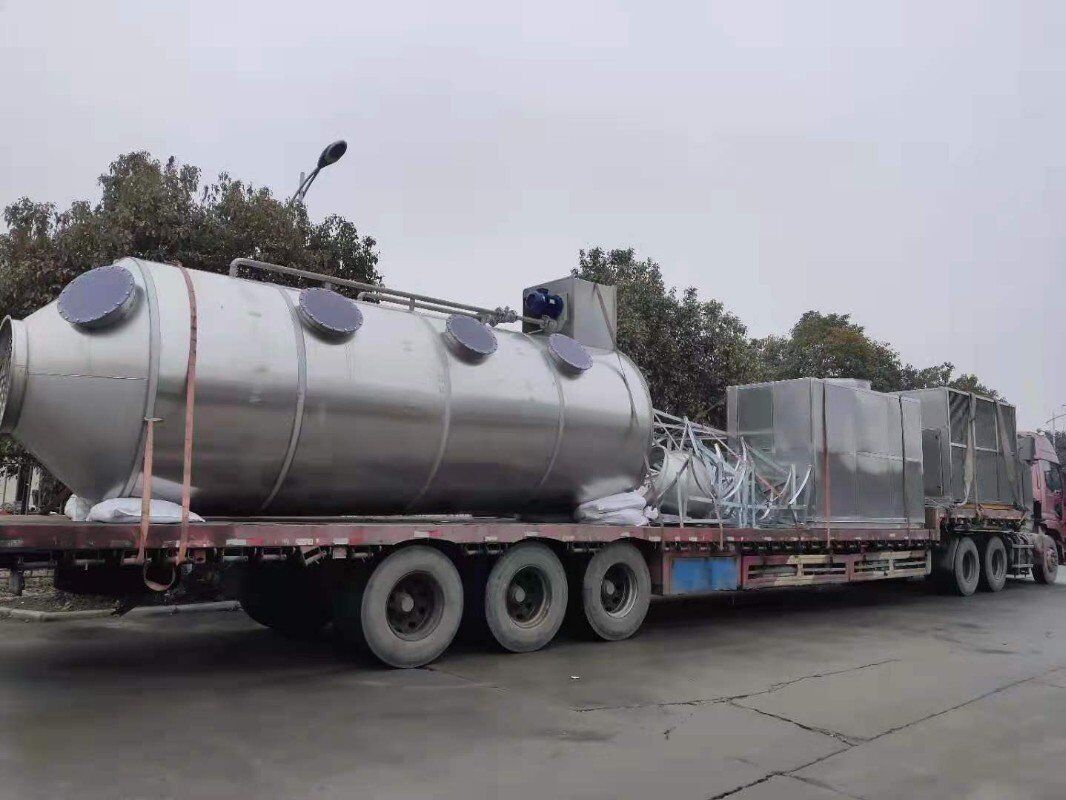

不锈钢废气脱硫塔的结构
采用喷雾塔填料层作为气液两相接触元件的传质设备。填料支撑板设置在填料塔底部，填料以堆叠方式排列在支撑板上。填料压力板安装在填料上方，以防止向上气流吹出。喷雾塔从塔顶喷出液体，通过液体分布器到达填料，并沿填料表面向下流动。气体从塔底分布后，液体通过填料层的空隙连续逆流。在填料表面，气液两相紧密接触，进行传质。当液体沿填料层流动时，有时会有壁面流动。壁面流动效应导致气液两相在填料层中的分布不均匀，导致传质效率下降。因此，将喷雾塔中的填料层分成两部分，中间设置有再分配装置，再分配后再喷洒到下部填料上。
喷淋塔的特点
1、除尘脱硫效率高。当使用碱洗水时，脱硫效率可达85%。
2、设备占地少，安装方便。
3、用水量、用电量指数偏低。
4、耐腐蚀，无磨损，使用寿命长。
5、设备运行可靠，维护简单方便。
定制304、316L、2205、C276不锈钢脱硫脱酸塔
