不锈钢废气脱硫塔的结构
采用喷雾塔填料层作为气液两相接触元件的传质设备。填料支撑板设置在填料塔底部,填料以堆叠方式排列在支撑板上。填料压力板安装在填料上方,以防止向上气流吹出。喷雾塔从塔顶喷出液体,通过液体分布器到达填料,并沿填料表面向下流动。气体从塔底分布后,液体通过填料层的空隙连续逆流。在填料表面,气液两相紧密接触,进行传质。当液体沿填料层流动时,有时会有壁面流动。壁面流动效应导致气液两相在填料层中的分布不均匀,导致传质效率下降。因此,将喷雾塔中的填料层分成两部分,中间设置有再分配装置,再分配后再喷洒到下部填料上。
喷淋塔的特点
1、除尘脱硫效率高。当使用碱洗水时,脱硫效率可达85%。
2、设备占地少,安装方便。
3、用水量、用电量指数偏低。
4、耐腐蚀,无磨损,使用寿命长。
5、设备运行可靠,维护简单方便。

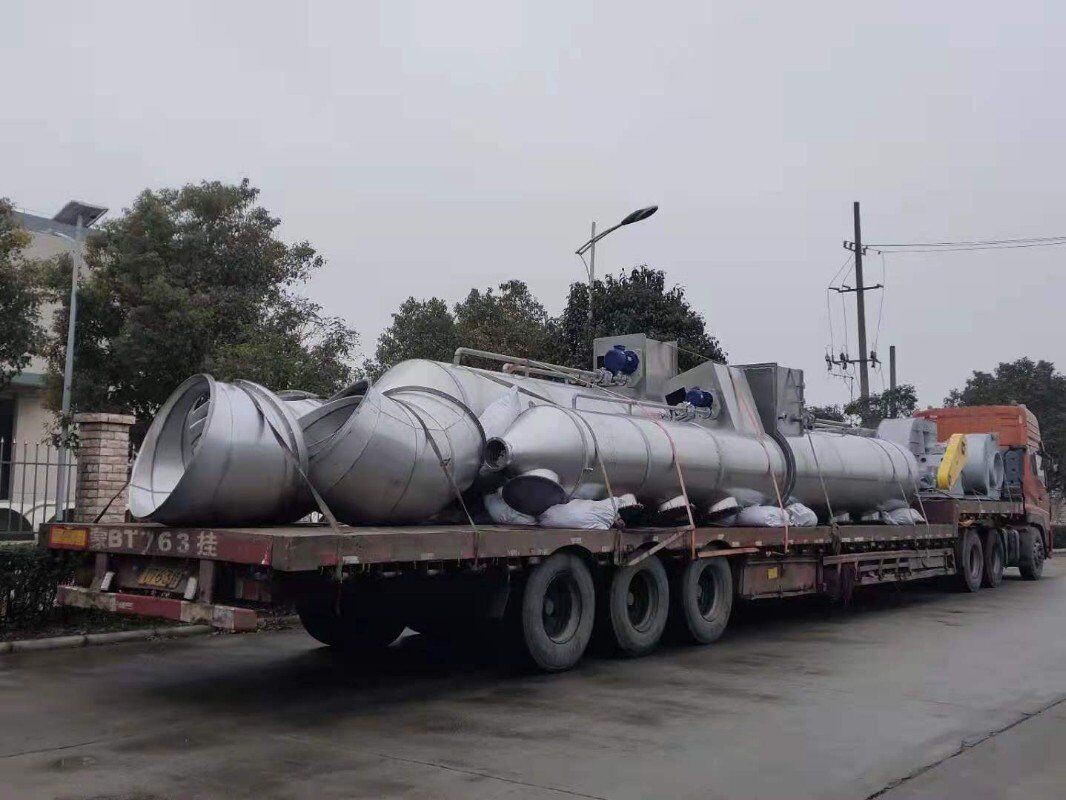

不锈钢脱硫塔
