电动插板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式插板阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板插板阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分插板阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。插板阀密封结构可以分软密封、硬密封结构。

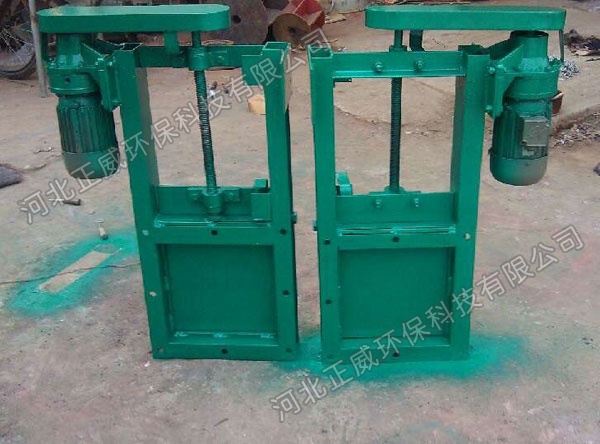

电动插板阀是粉料、晶粒料、小颗粒料的流量输送控制的主要设备.电动插板阀广泛适用于冶金、矿山、建材、粮食、化工、食品等行业.该闸门配备电动、气动、电液动推杆作为驱动装置,是控制流量大小,切断迅速的理想设备.
