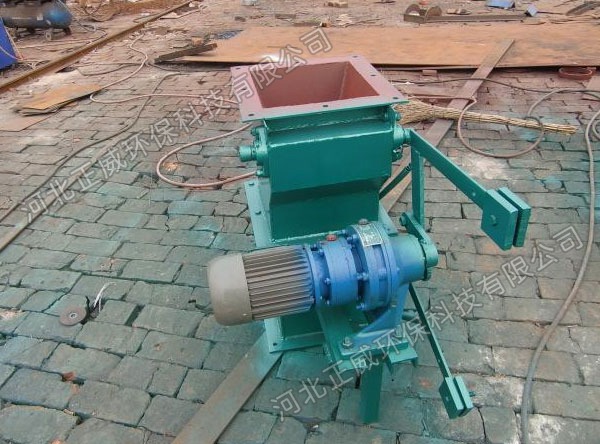

电动双层重锤翻板阀主要由阀体、阀板、阀轴、摇杆、重锤等零件组成，利用力矩平衡的方法实现锁气卸灰。即当作用于翻板上的物料产生的力矩大于重锤摇杆产生的力矩时，阀板打开卸灰，一旦积灰卸去后，重锤与摇杆产生的力矩使阀板迅速关闭，实现锁气是由于本阀采用的是双层结构，因而使管道上阀板始终有一个是关闭状态，可使卸灰与锁气同时达到目的。
电动双层重锤翻板阀为上下交替开闭，自动复位机构。分为：Z为重锤自动复位机构，具有运转平稳、节能，卸灰量大、小可调，卸灰、锁气可靠之功能。C为吊锤自动复位机构，具有占地面积省、节能，卸灰调节方便，卸灰、锁气可靠之功能。B为凸轮、连杆传动，重量自动复位机构。D为凸轮、连杆传动，弹簧自动复位机构，具有结构紧凑、设计合理、运转平稳，卸灰、锁气可靠。是各种无粘度的固体粉料，小于Φ10mm的颗粒料，晶体料，团状料，给、卸料工况的理想设备。
