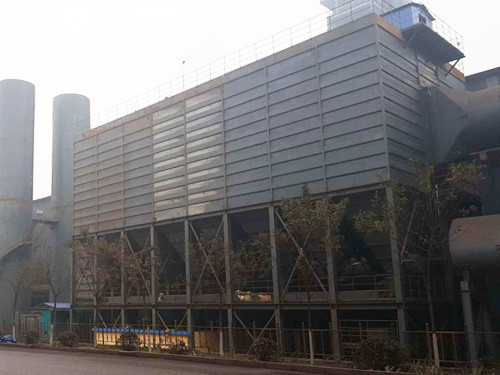

点击图片查看原图
2、除尘器采用外滤式，除尘器的滤袋利用弹簧涨圈与花板联接，形成了干净空气与含尘气体的分离。滤袋由镀锌冷拔钢丝袋笼所支撑。
3、在清灰时由PLC控制脉冲控制仪发出脉冲信号给电磁脉冲阀（jin口），通过喷吹管喷出压缩空气，使滤袋径向变形抖落灰尘。
4、40T锅炉布袋除尘器顶部设检修门，用于检修和换袋（除尘器的维护、检修、换袋工作jin需在机外就可执行，不用进入除尘器内部）。在净气室设有由差压仪等组成的滤袋检漏装置，以便在滤袋损坏时及时报警。
5、40T锅炉布袋除尘器设有保温层、顶部防雨棚，防止在环境条件下结露现象的发生及保护除尘器顶部装置。
6、由于点燃锅炉过程及工作时不定时喷洒燃油，将产生大量的含油烟气，此烟气直接进入除尘器，将造成滤袋粉层板结，使系统阻力增高，影响正常运行。系统充分利用本体及烟道设内部旁路管道，使喷油瞬间含油烟气经旁路管道排放而不经过滤袋，从而有将地保护了滤袋。有效地利用了除尘器及烟道，直接在除尘器进风口处设置旁路。
7、40T锅炉布袋除尘器设备烟气温度在线检测装置，当烟气温度超过预设报警时，打开旁路系统阀门排放烟气，保护滤袋。
8、40T锅炉布袋除尘器配置进风分配系统及滤袋固定框,有效地使进入除尘器的含尘气体均匀地分布到每个滤袋,滤袋固定框的使用,有效地防止了清灰过程中滤袋间的碰撞和磨擦,有利于滤袋使用寿命了延长。
9、40T锅炉布袋除尘器配置仓壁振动器清堵装置，能有效地破拱，bao证了除尘器灰斗卸灰的顺利进行 。
10、40T锅炉布袋除尘器控制系统采用PLC。整个除尘器控制系统采用PLC和CRT站进行自动控制，设置差压及定时清灰控制方式并设有压力、温度、料位、滤袋检漏等检测报警功能。控制路线留有zu够的接口以连接DCS供jian视。除尘器电控柜采用双层密封门结构，防尘防水、防小动物
基本结构
锅炉脉冲袋式除尘器由箱体组装、滤袋总成、导流装置、脉冲喷吹系统、出灰系统、控制系统，离线保护系统等组成。
1、箱体部分:由上箱体(净风室)、中箱体(过滤室)、下箱体(灰斗)、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温、彩色面板等组成。
2、滤袋总成:滤袋框架、布袋及挂袋的连接设计采用自锁装置，安装和更换方便，并能有效延长滤袋的使用寿命。滤袋规格为：φ130x6000mm、φ160x6000mm、φ160x7000mm三种，采用聚苯硫醚zhnci毡(jin口PPS／PPS504CSl7，防水防油处理)。
3、导流装置：采用国际上好先jin的进风方式，设计du特的烟气分配装置，不但能有效分配含尘气体，而且对大颗粒进行分离，避免含尘气体冲刷滤袋，进一步提高除尘效率，提高滤袋的使用寿命。
4、脉冲喷吹系统：反冲联箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。HGDM-5.6以下规格为整箱清灰，其余规格在每个滤袋上部均有一根压缩空气喷嘴管。运行时，一般设定每一排滤袋每隔10S脉冲反吹清灰一次，定时启动一次电磁阀，将脉冲反吹压缩空气喷入滤袋内进行清灰。
5、出灰系统:由电振动器(空qi炮)、电加热器、灰位指示器组成、电振动器(空qi炮)确保灰尘具有好的流动性。
6、控制系统:主要由脉冲喷吹控制仪、PLC电脑控制柜、热电阻温度计、静压测点、料位指示器和测量元件组成。
7、离线保护系统：主要由旁路阀、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。烟气温度过高或锅炉尾部复燃时喷水处理，以免烧坏滤袋。在净气室设有由差压仪等组成的滤袋检漏装置，以便滤袋损坏时及时报警。由于大吨位锅炉点火及低负荷时需要喷洒燃油，将产生大量的含油气体，此烟气直接进入除尘器，将造成滤袋布粉层板结，使系统阻力增高，影响正常运行。系统增设旁路管道，使喷油瞬间含油气体经旁路管道排放，从而有效地保护滤袋。
