铁路专用变色测温贴片
SWX系列变色测温贴片
使用说明书
一、SWX系列变色测温贴片的性能与用途
SWX系列变色测温贴片具有独特的变色示温、醒目显示及温度记录功能，自身带有压敏胶，应用于变电所母线的连接部位，也可贴在母线与设备接线端子的连接处及隔离开关的触头上，还可贴在变压器、电容器、电机等电气设备的外壳上，用来监视母线连接处及电气设备外壳的温度。一旦监测部位的温度达到或超过测温贴片的额定温度，变色测温贴片立即变色。该测温贴片超温后颜色由白变黑，颜色变化醒目。无论是白天还是夜间，都很容易被人在巡视中发现监测部位温度升高的状况，从而找出故障隐患，防止事故的发生。
如果监测部位因温度过高造成测温贴片超温变色，冷却下来后测温贴片并不恢复原来的白色，呈记录状态。
二、SWX系列变色测温贴片的种类及特性
1.SWX系列变色测温贴片基本型号及特性见表1。
2.特殊需要可根据客户要求制作，如制作不同额定温度、不同超温颜色、不同规格的变色测温贴片。
3.变色测温贴片变色温度与额定温度的误差为±3℃以内。
三、SWX系列变色测温贴片的使用方法
1.SWX系列变色测温贴片呈标签形式，只要选择适当额定温度的变色测温贴片，可直接粘贴在母线接头、刀闸开关、变压器外壳等需要监视温度的部位。测温贴片粘贴部位应平整、清洁、干燥，用砂纸打磨去除氧化膜及粗糙面，粘贴时要用力摁牢。
2.注意事项：粘贴变色测温贴片需在母线或其它监测部位无电时进行，并须遵守安全规程。如要带电粘贴测温贴片，必须用相应等级的绝缘棒辅助粘贴。
四、SWX系列变色测温贴片的贮存与使用寿命
- 1. 变色测温贴片贮存于室内常温下即可，要远离热源（如暖气片、电炉等）。
- 2. 由于考虑到变色测温贴片使用现场的复杂性，当变色测温贴片贴在监测部位后，在正常温度、正常环境下使用，且保持白色未超温，室内可用4-6年，室外至少可用2年。已超温变色的贴片应随检修及时更换。测温贴片产品年份2021年.
- 3.
表1 SWX系列测温贴片基本型号及特性
|
型 号 |
规 格 |
额定温度 |
颜色 |
每整张贴数 |
产 品 特 点 |
|
SWX50-3-8 |
30×8mm |
50℃ |
白变黑 |
72贴/张 |
单一温度白变黑，，超温变色显示，防污，防水，有保护膜，记录过温。 |
|
SWX60-3-8 |
30×8mm |
60℃ |
白变黑 |
72贴/张 |
|
|
SWX70-3-8 |
30×8mm |
70℃ |
白变黑 |
72贴/张 |
|
|
SWX80-3-8 |
30×8mm |
80℃ |
白变黑 |
72贴/张 |
|
|
SWX50-4-8 |
40×8mm |
50℃ |
白变黑 |
60贴/张 |
|
|
SWX60-4-8 |
40×8mm |
60℃ |
白变黑 |
60贴/张 |
|
|

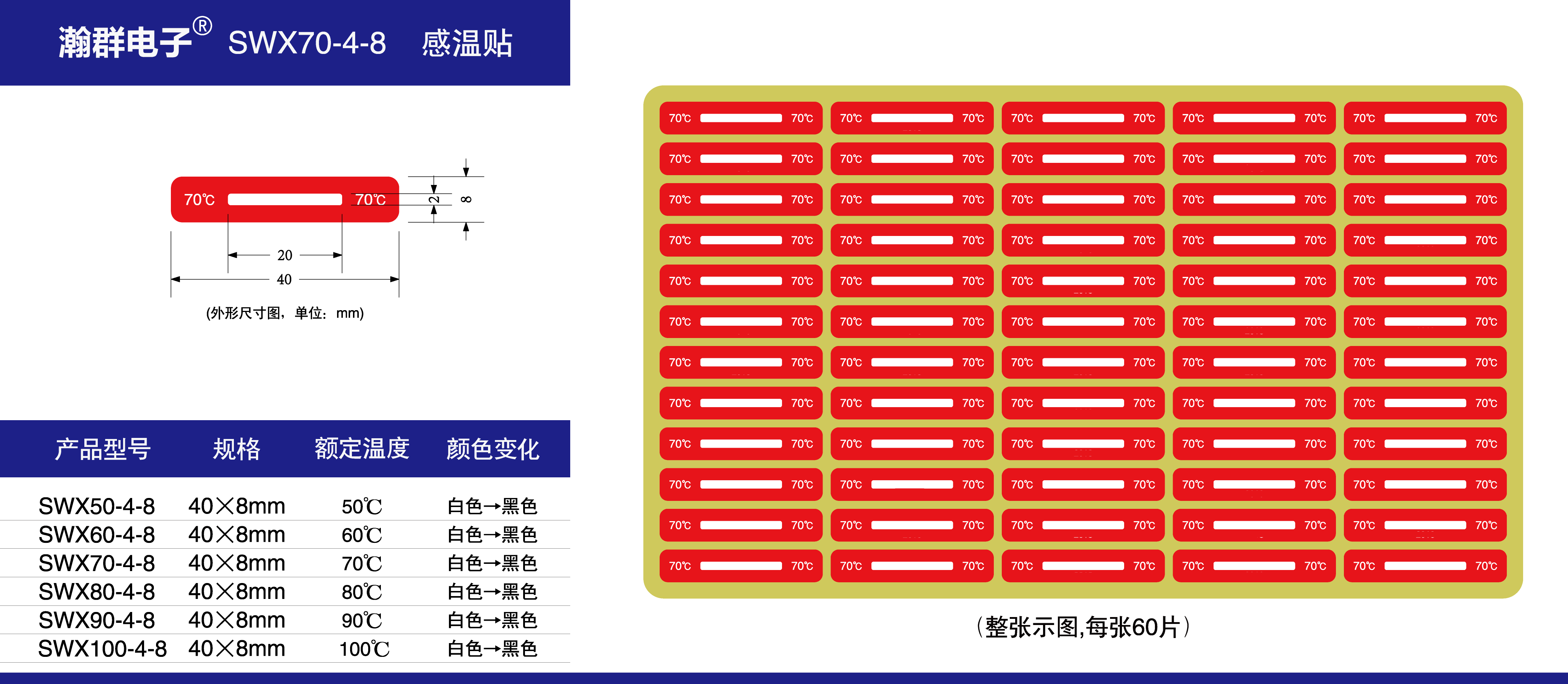

SWX70-4-8 |
40×8mm |
70℃ |
白变黑 |
60贴/张 |
|
|
SWX80-4-8 |
40×8mm |
80℃ |
白变黑 |
60贴/张 |
|
|
SWX50-4-10 |
40×10mm |
50℃ |
白变黑 |
55贴/张 |
|
|
SWX60-4-10 |
40×10mm |
60℃ |
白变黑 |
55贴/张 |
|
|
SWX70-4-10 |
40×10mm |
70℃ |
白变黑 |
55贴/张 |
|
|
SWX80-4-10 |
40×10mm |
80℃ |
白变黑 |
55贴/张 |
|
|
型 号 |
规 格 |
额定温度 |
颜色 |
每整张贴数 |
产 品 特 点 |
|
SWX50-5-10 |
50×10mm |
50℃ |
白变黑 |
44贴/张 |
单一温度白变黑，，超温变色显示，防污，防水，有保护膜，记录过温。 |
|
SWX60-5-10 |
50×10mm |
60℃ |
白变黑 |
44贴/张 |
|
|
SWX70-5-10 |
50×10mm |
70℃ |
白变黑 |
44贴/张 |
|
|
SWX80-5-10 |
50×10mm |
80℃ |
白变黑 |
44贴/张 |
|
|
SWX50-6-8 |
60×8mm |
50℃ |
白变黑 |
48贴/张 |
|
|
SWX60-6-8 |
60×8mm |
60℃ |
白变黑 |
48贴/张 |
|
|
SWX70-6-8 |
60×8mm |
70℃ |
白变黑 |
48贴/张 |
|
|
SWX80-6-8 |
60×8mm |
80℃ |
白变黑 |
48贴/张 |
|
|
SWX50-6-10 |
60×10mm |
50℃ |
白变黑 |
44贴/张 |
|
|
SWX60-6-10 |
60×10mm |
60℃ |
白变黑 |
44贴/张 |
|
|
SWX70-6-10 |
60×10mm |
70℃ |
白变黑 |
44贴/张 |
|
|
SWX80-6-10 |
60×10mm |
80℃ |
白变黑 |
44贴/张 |
