不可型变色测温贴片
使用说明书
一、不可逆型测温贴片的性能与用途
不可逆型变色测温贴片具有独特的变色示温、醒目显示及温度记录功能，自身带有压敏胶，应用于变电所母线的连接部位，也可贴在母线与设备接线端子的连接处及隔离开关的触头上，还可贴在变压器、电容器、电机等电气设备的外壳上，用来监视母线连接处及电气设备外壳的温度。一旦监测部位的温度达到或超过测温贴片的额定温度，变色测温贴片便快速变色。该测温贴片超温后颜色由白变黑，颜色变化醒目。无论是白天还是夜间，都很容易被人在巡视中发现监测部位温度升高的状况，从而找出故障隐患，防止事故的发生。如果监测部位因温度过高造成测温贴片超温变色，冷却下来后测温贴片并不恢复原来的白色，呈现记录状态。
二、不可逆型测温贴片的种类及特性
1.不可逆型测温贴片的基本型号及特性请见背面表格。
2.现有产品型号、温度、尺寸、颜色已确定，客户可以参照测温贴片型号温度表选择适合自己使用的型号。若客户有特殊需求，可根据客户要求进行制作。
3.变色测温贴片变色温度与额定温度的误差为±3℃以内。
三、不可逆型测温贴片的使用方法
1.不可逆型测温贴片呈标签形式，只要选择适当额定温度的变色测温贴片，可直接粘贴在母线接头、刀闸开关、变压器外壳等需要监视温度的部位。测温贴片粘贴部位应平整、清洁、干燥，用砂纸打磨去除氧化膜及粗糙面，粘贴时要用力摁牢。
2.使用时如要知道监测部位温度逐渐上升的情况，可粘贴两片以上不同额定温度的变色测温贴片，亦可使用多个温度组合型等贴片（每片中含多种额定温度）。
3.注意事项：粘贴变色测温贴片需在母线或其它监测部位无电时进行，并须遵守安全规程。如要带电粘贴测温贴片，必须用相应等级的绝缘棒辅助粘贴。
- 不可逆型变色测温贴片的贮存与使用寿命
1.不可逆型变色测温贴片贮存于室内常温下即可。不可逆型变色测温贴片应远离光源和热源。
2.由于考虑到变色测温贴片的使用现场的复杂性，当变色测温贴片贴在监测部位后，在正常温度、正常环境下使用，且保持白色未超温，室内可用4-6年，室外可用2年（具体以实际使用环境测试效果为准）。已超温变色的贴片应随检修及时更换。
|
产品型号 |
尺寸规格 |
颜色变化 |
每版数量 |
|
产品型号 |
尺寸规格 |
颜色变化 |
每版数量 |
|

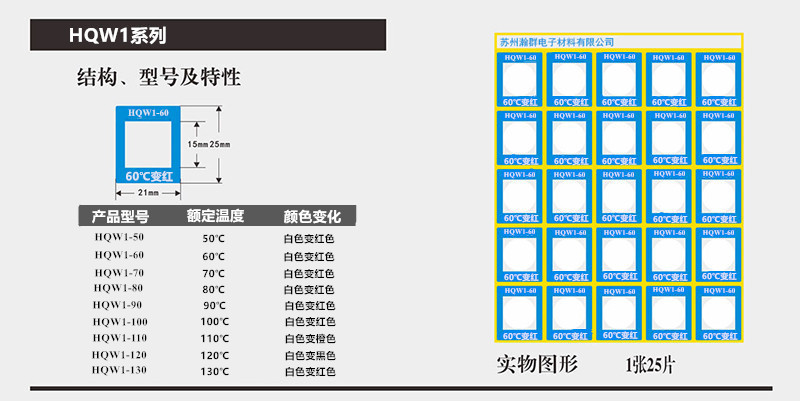

HQW1-50 |
25×21mm |
50℃白变红 |
25贴/张 |
HWDJ-38 |
12×12mm |
38℃白变黑 |
20贴/张 |
|
|
HQW1-60 |
25×21mm |
60℃白变红 |
25贴/张 |
HWDJ-40 |
12×12mm |
40℃白变黑 |
20贴/张 |
|
|
HQW1-70 |
25×21mm |
70℃白变红 |
25贴/张 |
BCW1-50 |
25×21mm |
50℃白变黑 |
25贴/张 |
|
|
HQW1-80 |
25×21mm |
80℃白变红 |
25贴/张 |
BCW1-60 |
25×21mm |
60℃白变黄 |
25贴/张 |
|
|
HQW1-90 |
25×21mm |
90℃白变红 |
25贴/张 |
BCW1-70 |
25×21mm |
70℃白变绿 |
25贴/张 |
|
|
HQW1-100 |
25×21mm |
100℃白变红 |
25贴/张 |
BCW1-80 |
25×21mm |
80℃白变红 |
25贴/张 |
|
|
HQW1-110 |
25×21mm |
110℃白变橙 |
25贴/张 |
BCW1-90 |
25×21mm |
90℃白变黑 |
25贴/张 |
|
|
HQW1-120 |
25×21mm |
120℃白变黑 |
25贴/张 |
BCW1-100 |
25×21mm |
100℃白变蓝 |
25贴/张 |
|
|
HQW1-130 |
25×21mm |
130℃白变红 |
25贴/张 |
BCW2-60 |
30×26mm |
60℃白变黄 |
16贴/张 |
|
|
HQS1-50 |
7.5×7.5mm |
50℃白变黑 |
150贴/张 |
BCW2-70 |
30×26mm |
70℃白变绿 |
16贴/张 |
|
|
HQS1-53 |
7.5×7.5mm |
60℃白变黑 |
150贴/张 |
BCW2-80 |
30×26mm |
80℃白变红 |
16贴/张 |
|
|
HQS1-60 |
7.5×7.5mm |
60℃白变黑 |
150贴/张 |
BCW2-90 |
30×26mm |
90℃白变黑 |
16贴/张 |
|
|
HQS1-70 |
7.5×7.5mm |
70℃白变黑 |
150贴/张 |
BCW2-100 |
30×26mm |
100℃白变蓝 |
16贴/张 |
|
|
HQS1-80 |
7.5×7.5mm |
80℃白变黑 |
150贴/张 |
BCW3-60 |
40×25mm |
60℃白变黄 |
10贴/张 |
|
|
HQS-50 |
12×12mm |
50℃白变黑 |
100贴/张 |
BCW3-70 |
40×25mm |
70℃白变绿 |
10贴/张 |
|
|
HQS-60 |
12×12mm |
60℃白变黑 |
100贴/张 |
BCW3-80 |
40×25mm |
80℃白变红 |
10贴/张 |
|
|
HQS-70 |
12×12mm |
70℃白变黑 |
100贴/张 |
BCW3-90 |
40×25mm |
90℃白变黑 |
10贴/张 |
|
|
HQS-80 |
12×12mm |
80℃白变黑 |
100贴/张 |
BCW3-100 |
40×25mm |
100℃白变蓝 |
10贴/张 |
|
|
HQ-50 |
25×21mm |
50℃白变黑 |
25贴/张 |
BCW4-60 |
40×40mm |
60℃白变黄 |
9贴/张 |
|
|
HQ-60 |
25×21mm |
60℃白变黑 |
25贴/张 |
BCW4-70 |
40×40mm |
70℃白变绿 |
9贴/张 |
|
|
HQ-65 |
25×21mm |
65℃白变黑 |
25贴/张 |
BCW4-80 |
40×40mm |
80℃白变红 |
9贴/张 |
|
|
HQ-70 |
25×21mm |
70℃白变黑 |
25贴/张 |
BCW4-90 |
40×40mm |
90℃白变黑 |
9贴/张 |
|
|
HQ-71 |
25×21mm |
71℃白变黑 |
25贴/张 |
BCW4-100 |
40×40mm |
100℃白变蓝 |
9贴/张 |
|
|
HQ-77 |
30×26mm |
77℃白变黑 |
25贴/张 |
HTD-1-70 |
40×10mm |
70℃白变黑 |
55贴/张 |
|
|
HQ-80 |
25×21mm |
80℃白变黑 |
25贴/张 |
HTD-2-70 |
50×10mm |
70℃白变黑 |
44贴/张 |
|
|
HQ-82 |
25×21mm |
82℃白变黑 |
25贴/张 |
HTD-3-70 |
60×10mm |
70℃白变黑 |
33贴/张 |
|
|
HQW3-80 |
48*28 mm |
80℃白变红 |
10贴/张 |
HTD-4-70 |
80×10mm |
70℃白变黑 |
33贴/张 |
|
|
组合型号 |
尺寸规格 |
温度变化 |
每版数量 |
组合型号 |
尺寸规格 |
温度变化 |
每版数量 |
|
|
HTD50-80 |
54×18mm |
50/60/70/80黑 |
12贴/张 |
BCW-678 |
25×54mm |
60黄70绿80红 |
10片/张 |
|
|
SWY50-80 |
40×8mm |
50/60/70/80黑 |
60贴/张 |
BCW1-678 |
14×42mm |
60黄70绿80红 |
10片/张 |
|
|
HSW-678 |
35×12mm |
60/70/80黑 |
24贴/张 |
BCW2-678 |
37×32mm |
60黄70绿80红 |
9片/张 |
|
|
HTD-678 |
55×25mm |
60/70/80黑 |
10贴/张 |
HQW3-678 |
φ33mm |
60黑70绿80红 |
9贴/张 |
|
|
HTD3-678 |
30×30mm |
60/70/80黑 |
35贴/张 |
BCW-6070 |
38×25mm |
60黄，70绿 |
10片/张 |
|
|
HTD1-7080 |
50×18mm |
70/80黑 |
32贴/张 |
BCW-7080 |
38×25mm |
70绿，80红 |
10片/张 |
|
|
HTD2-7080 |
40×18mm |
70/80黑 |
36贴/张 |
BCW-6080 |
38×25mm |
60黄80红 |
10片/张 |
|
|
HTD-4-B |
45×23mm |
60/65/71/77黑 |
10贴/张 |
BCW-789 |
25×54mm |
70绿80红90黑 |
10片/张 |
