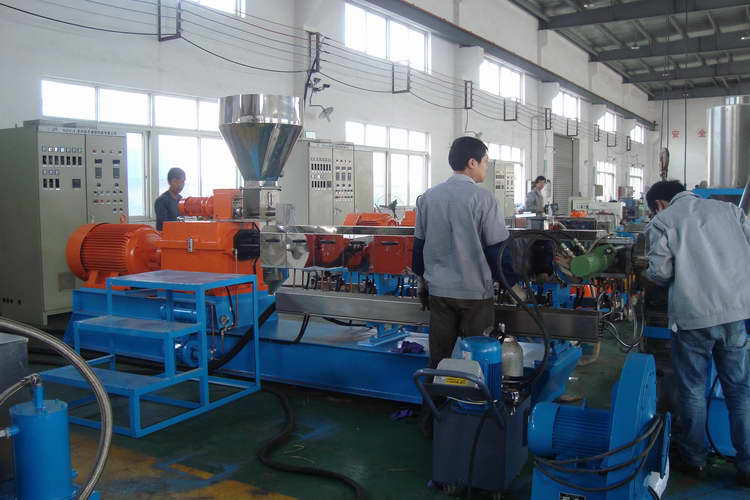

点击图片查看原图
氧化锌母粒造粒机的工作原理：物料经过自动提升机将经过密炼后的物料送入双腕喂料，双腕将物料强制均匀加入主机螺杆，物料在螺杆的压缩与剪切和外加热的作用下，物料受到混炼和塑化。橡胶氧化锌造粒机/橡胶氧化锌母粒造粒机温度和压力逐步升高，呈现出粘流状态，并以一定的压力通过机头、挤出切粒，后得到所需形状的粒子。
各种干粉物料从设备顶部加入，经脱气、螺旋预压进入两个平等轧辊，轧辊相对旋转，物料被强制送入两辊之间，轧辊将物料咬入辊隙进行强制压缩，物料通过压缩区后，物料的表面张力和重力使之自然脱出。脱出后的指条状团块进入碎粒机由旋转刀排破碎，被破碎的物料进入整粒机通过滚动刀排使颗粒和部分粉状物料进入旋振筛进行筛分。合格品通过输送机被送入成品仓。粉状筛下物料通过输送机再次被送回原料仓进行二次辊压，挤压力的大小可根据造粒操作的需要由液压系统进行调节。
通过改变辊面开槽形式，可得到片状、条状、扁球状等物料。
2设备特点
◆物料经机械压力强制压缩成型，无需任何添加剂，产品纯度得到保证。
◆干粉直接造粒，无需后续干燥过程、更有利于现有生产流程的衔接和改造。
◆颗粒强度高，堆积比重的提高较其它造粒方式都更为显著。尤其适合于增加产品堆积比重的场合。
◆适应原料范围广，颗粒强度可根据不同物料自由调整。
◆结构紧凑、维修方便、操作简单、工艺流程短、能耗低、效率高、故障率低。
◆可控制环境污染，减少粉体浪费和包装成本，提高产品运输能力。
◆加料和喂料装置采用变频无级调整控制，自动化程度高，可实现一人多机控制，劳动强度低及可长期连续运转等特点。
◆主要传动部件均采用优质合金材料。不锈钢材料、钛材、铬和其他表面合金制作大大提高了耐磨损、耐腐蚀、耐高温及耐压能力，使该机具有较长的使用寿命。
3工艺流程
原料由加料口通过螺旋输送机进入斗式提升机，由斗式提升机将原料粉末送入振动式原料仓，通过定量加料机将物料送入变频式螺旋喂料机，对物料进行预压缩，经预压缩的物料被压入两个相对转动的两对压辊中间进行压实。其压实力是通过油缸的推力由压辊传递给物料的，被压实的片状物料自动脱槽进入破碎机，被破碎成大小不均的颗粒，然后进入整粒机进行修整。
氧化锌造粒设备
被修整的颗粒通过带网孔的筛板被挤压出来进入筛分机，成品颗粒通过筛分后进入斗式提升机被送入成品仓。筛分下来的粉状物通过螺旋输送机返回原料仓，再次压实由此完成一个封闭式循环。
