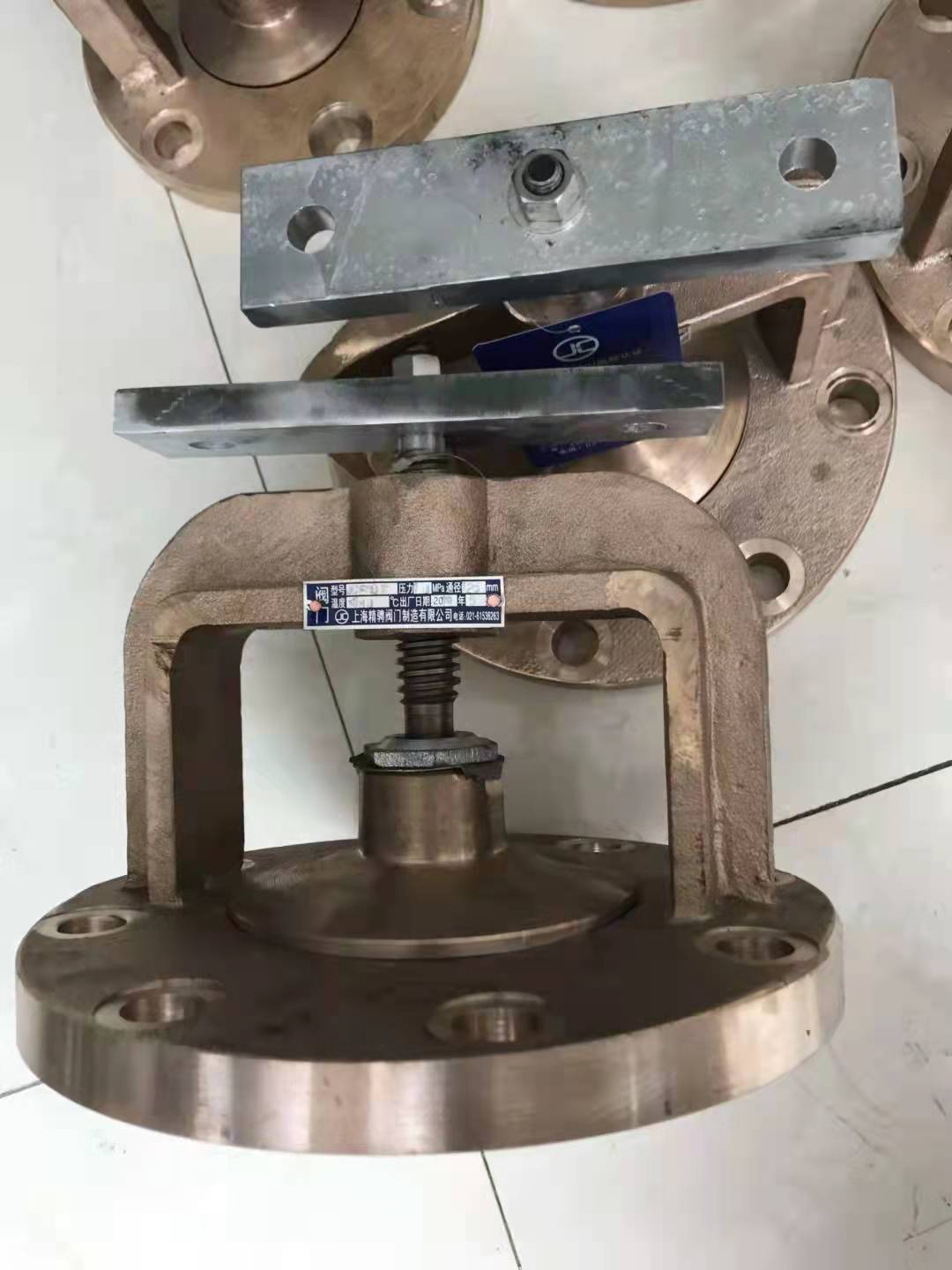

船用甲板表面阀，包括连接底板、支座和阀杆，所述连接底板与支座之间通过第一螺母和双头螺栓紧固，双头螺栓并贯穿于连接底板的内腔；所述支座的两端固定连接有U型支架；所述阀杆贯穿于U型支架并通过压紧螺母与阀盘连接；所述阀盘与阀杆的接触面设有控制垫；所述阀盘设置于支座的空腔处，并与支座空腔处的O型圈接触连接。本船用甲板表面阀，通过阀杆带动阀盘上下移动，利用阀盘与支座之间的紧密结合，使整个表面阀处于密封状态，达到密封效果；本表面阀适用介质温度为10℃∽80℃的甲板，适用介质淡水、海水、污水的船舶甲板表面。
船用甲板表面阀，包括连接底板(1)、支座(2)和阀杆(9)，其特征在于：所述连接底板(1)与支座(2)之间通过第一螺母(3)和双头螺栓(4)紧固，双头螺栓(4)并贯穿于连接底板(1)的内腔；所述支座(2)的两端固定连接有U型支架(16)；所述阀杆(9)贯穿于U型支架(16)并通过压紧螺母(8)与阀盘(6)连接；所述阀盘(6)与阀杆(9)的接触面设有控制垫(7)；所述阀盘(6)设置于支座(2)的空腔处，并与支座(2)空腔处的O型圈(5)接触连接；所述阀杆(9)与U型支架(16)通过圆柱销(11)固定，圆柱销(11)的外表面设有螺纹套(10)；所述阀杆(9)的顶部通过第二螺母(14)连接有手轮(12)，手轮(12)的两端固定连接有连接杆(15)，连接杆(15)的另一端固定连接在阀杆(9)上，连接杆(15)与阀杆(9)。
|
性能规范 |
|||
|
公称压力（MPa） |
公称通径 |
适用介质 |
|
|
1.0 |
50-250 |
海水、淡水 |
|
主要零部件材质
|
零件名称 |
材 |
料 |
|
名称 |
牌号 |
|
|
本体 |
铸钢、青铜 |
ZG230-450、ZcuSn5Pb5Zn5 |
|
底板 |
碳素钢 |
Q235-A |
|
阀盘 |
碳素钢、铸锡青铜 |
Q235-A、ZcuSn5Pb5zn5 |
|
阀杆 |
不锈钢、铅黄铜 |
2Cr13、HPb59-1 |
