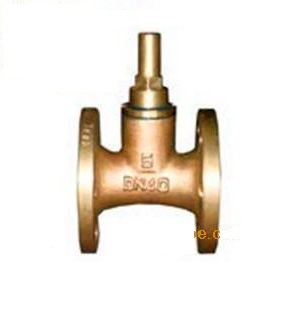

CB/T314-1994船用法兰青铜节流阀
节流阀的型式规定如下
A型-法兰连接尺寸按GB 569的直通节流阀
B型-法兰连接尺寸按GB 569的直角节流阀
AS型-法兰连接尺寸按GB 2501的直通节流阀
BS型-法兰连接尺寸按GB 2501的直角节流阀
节流阀基本参数表
|
型式 |
公称压力PN MPA |
公称通径DN mm |
|
A型 |
0.6 |
32～100 |
|
B型 |
||
|
AS型 |
||
|
BS型 |
A型、B型节流阀的结构和基本尺寸
表2
|
公称通径DN |
结构尺寸 |
壁厚 |
法兰 |
|||||||||
|
L |
H |
|
D |
D1 |
D2 |
do |
b |
|||||
|
A型 |
B型 |
A型 |
B型 |
|||||||||
|
32 |
105 |
85 |
117 |
178 |
5 |
115 |
83 |
64 |
15 |
13 |
||
|
40 |
115 |
90 |
125 |
182 |
125 |
83 |
74 |
14 |
||||
|
50 |
130 |
95 |
161 |
215 |
135 |
103 |
84 |
|||||
|
65 |
150 |
105 |
179 |
230 |
6 |
155 |
123 |
104 |
||||
|
80 |
180 |
115 |
199 |
252 |
170 |
138 |
118 |
|||||
|
100 |
200 |
125 |
234 |
307 |
190 |
158 |
138 |
|||||
AS型、BS型节流阀的结构和基本尺寸
表3
|
公称通径DN |
结构尺寸 |
壁厚 |
法兰 |
|||||||||
|
L |
H |
|
D |
D1 |
D2 |
do |
b |
|||||
|
AS型 |
BS型 |
AS型 |
BS型 |
|||||||||
|
32 |
109 |
87 |
117 |
180 |
5 |
120 |
90 |
70 |
14 |
15 |
||
|
40 |
119 |
92 |
125 |
184 |
130 |
100 |
80 |
16 |
||||
|
50 |
136 |
98 |
161 |
218 |
140 |
110 |
90 |
17 |
||||
|
65 |
156 |
108 |
179 |
233 |
6 |
160 |
130 |
110 |
||||
|
80 |
190 |
120 |
199 |
257 |
190 |
150 |
128 |
18 |
19 |
|||
|
100 |
212 |
131 |
234 |
313 |
210 |
170 |
148 |
20 |
||||
