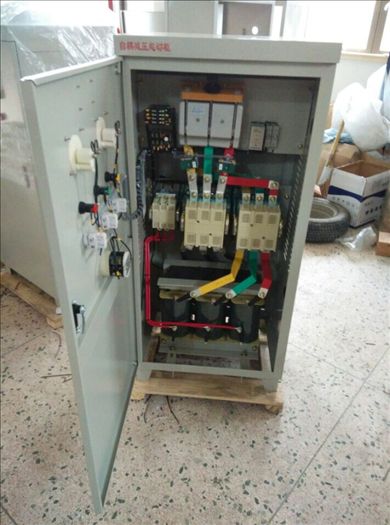

一 ,自耦减压启动柜产品结构：
1 、自耦减压启动柜本产品为柜式防护结构。由自耦变压器、自动开关、交流接触器、热继电器、电流、时间转换器、中间继电器等元件组成。
2 、自耦减压启动柜本产品有手动、自动二种工作方式，由转换开关进行自动或手动切换。同时遥控输入接端子，以备遥控之用。
3 、自耦减压启动柜自耦变压器备有额定电压65％（或60％）及80％二档抽头，出厂时接65％（或60％）抽头上，如用户需要可自行改接到80％的抽头上，也可以在订货时说明需接的抽头位置。
内置软启动器,自耦减压启动柜,在线式软起动柜，变压器,液阻柜。升压控制柜，电动机软起动,变频器,星三角启动柜,频敏变阻器柜,防爆软起动，高压电动机起动控制柜,进出线柜 电容补偿柜 各种电压 稳压器 变压器
二、使用环境 XJ01-190kW自耦起动柜 冲击破降压电控柜
1.本系列起动柜安装在户内，保证在下列工作条件大正常进行。
2.海拔高度不超过2000米。
3.周围介质温度不高于+40C，不低干—10C。空气相对湿度不大于85%。
4.与垂直面的倾度不超过5。
5.在无爆炸危险的介质中，且介质中无腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
产品结构
本产品为箱式防护结构，由自耦变压器、交流接触器、时间继电器、热继电器或综合保护器、中间继电器、转换开关等元件组成。对于75KW及以下的产品，采用自动控制的方式，90KW及以上的产品，均具有手动和自动两件控制方式，由转换开关进行切换。自耦变压器备用额定电压60%及80%两种接头，出厂时一律接在65%接头上，80%接头如备用.
三、产品性能
本产品起动电机时，电源进线的起动电流不超过电动机额定电流的3—4倍，其起动时间为30秒（包括一次或连续数次起动时间的总和），若起动时间总和已达30秒钟，则起动后冷却时间，应不小于4小时才能再次起动。本产品不适宜频繁起动操作使用。
四、结构特点
本产品为柜式防护结构，由空气开关，自耦变压器，交流接触器，热继电器，时间继电器等元件组成，本产品采用手自动混合控，时间继电器为可调式，在1-99S以内，可以自由调节控制起动时间，自耦变压器备有额定电压65%及80%二栏柚头，用户按需要选择抽头，并有过载及失压保护。
