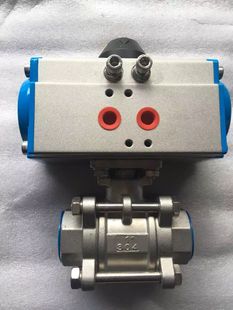

三片式气动球阀
上海代益阀门专业生产三片式气动球阀，Q611F产品气动阀，气动三片式球阀，不锈钢三片式气动球阀，法兰三片式气动球阀，铸钢三片式气动球阀，Q611F三片式气动球阀，螺纹三片式气动球阀。
气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工等工业部门。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
□定位器可调节阀门管道流量
气动执行器主要技术参数
|
气动执行器
|
型号 | QW-TZ精小型系列、AT单作用系列 |
| 控制形式 | 双作用/单作用 | |
| 作用形式 | 切断/调节 | |
| 气源压力 | 0.4 ～ 0.8 MPa | |
| 最大回转角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
| 控制气源 | 洁净、干燥压缩空气 | |
| 工作温度 | -20℃ ～ +90℃ |
阀体主要零件材料
|
零件名称
|
阀体
|
球芯
|
阀座
|
阀杆
|
填料
|
|
Q611F-16
Q611F-25
|
304
|
0Cr18Ni9
|
增强聚四氟乙烯
|
0Cr18Ni9
|
增强聚四氟乙烯
|
|
316
|
0Cr17Ni12Mo2
|
增强聚四氟乙烯
|
0Cr17Ni12Mo2
|
增强聚四氟乙烯
|
主要性能规范
|
型 号
|
公称压力
PN（MPa）
|
试验压力Ps（MPa）
|
工作温度
（℃）
|
适用介质
|
|
|
壳体
|
密封
|
||||
| Q611F-16P（R） |
1.6
|
2.4
|
1.76
|
-20～150
|
水、蒸汽、油品、酸类
|
| Q611F-25P（R） |
2.5
|
3.75
|
2.75
|
||
| Q611F-40P（R） |
4.0
|
6.0
|
4.4
|
||
气动执行器主要部件材料
|
零件名称
|
缸体
|
端盖
|
活塞
|
轴
|
O型圈
|
螺栓
|
|
QW-TZ
AT
|
铝合金型材
硬质阳极氧化
|
压铸铝合金
环氧树脂喷涂
|
压铸铝
|
钢
镀镍磷合金
|
NBR
|
SUS304
|
主要外形尺寸
| 公称通径 |
尺 寸
|
气动执行器 | |||||
|
G
|
A
|
H
|
L
|
d
|
D
|
||
| 10 |
3/8
|
131
|
142
|
65
|
12.7
|
18
|
AT1
|
| 15 |
1/2
|
131
|
148
|
67
|
15
|
24
|
AT1
|
| 20 |
3/4
|
131
|
167
|
82
|
20
|
28
|
AT1
|
| 25 |
1
|
131
|
175
|
91
|
25
|
34
|
AT1
|
| 32 |
11/4
|
185
|
210
|
108
|
32
|
41
|
AT2
|
| 40 |
11/2
|
185
|
238
|
129
|
38
|
49
|
AT2
|
| 50 |
2
|
185
|
245
|
148
|
50
|
62
|
AT2
|
