首页 > 供应产品 > 膜盒式蒸汽疏水阀CS46H 倒置桶疏水阀

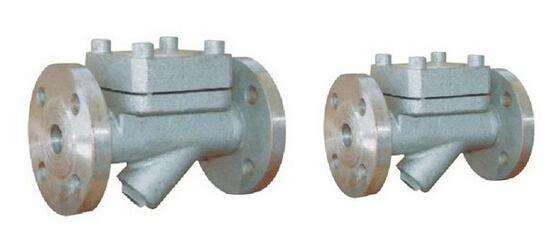

膜盒式蒸汽疏水阀CS46H 倒置桶疏水阀
点击图片查看原图
产品: 浏览次数:126膜盒式蒸汽疏水阀CS46H 倒置桶疏水阀
品牌: 合资代益阀门
型号: CS46H
规格: 齐全
单价: 188.00元/台
最小起订量: 1 台
供货总量: 80000 台
发货期限: 自买家付款之日起 1 天内发货
有效期至: 长期有效
最后更新: 2020-10-23 16:05
  询价
详细信息

膜盒式蒸汽疏水阀

上海代益阀门专业生产膜盒式蒸汽疏水阀,膜盒式蒸汽疏水阀CS46H,倒置桶疏水阀,不锈钢膜盒式蒸汽疏水阀,铸钢膜盒式蒸汽疏水阀,螺纹膜盒式蒸汽,CS45H膜盒式蒸汽疏水阀。

CS46H型膜盒式蒸汽疏水阀的详细资料:

热静力型膜盒式蒸汽疏水阀(蒸汽压力平衡式)是目前国际上最常用的先进节能型疏水阀膜盒式蒸汽疏水阀的反应非常灵敏,工作时阀前存有高温凝结水,无蒸汽泄漏,节能效果显著。

膜盒式蒸汽疏水阀的优点是:自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;最大背压率 ≤80% ,膜盒坚固,使用寿命长。

膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。

膜盒式蒸汽疏水阀工作原理

      膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃ 和 30 ℃ 两种膜盒供选择。

膜盒式蒸汽疏水阀 主要性能和零部件

部件名称

材 料

阀体 阀盖

WCB

膜盒

1Cr18Ni9Ti

膜片

哈氏合金

阀座

3Cr13

过滤网

1Cr18Ni9Ti

膜盒式蒸汽疏水阀 型号 规格 外型尺寸表

产品型号

通径 (mm)

连接方式

阀体材料

工作压力
范围(MPa)

最高允许温度℃

外形尺寸 (mm)

L

H1

H2

W

CS16H-16C

15-20

内螺纹

WCB

0.05~1.6

250

100

58

55

70

25

0.05~1.6

250

120

58

55

70

32-40

0.05~1.6

250

150

68

68

90

50

250

160

68

68

90

CS16Y-25C
CS16Y-40
CS66Y-40

15-20

法兰

WCB

0.05~2.5

250

150

58

55

70

25

0.05~2.5

250

160

58

55

70

30-50

0.05~2.5

250

230

85

60

120
