深圳市鼎信智慧科技有限公司

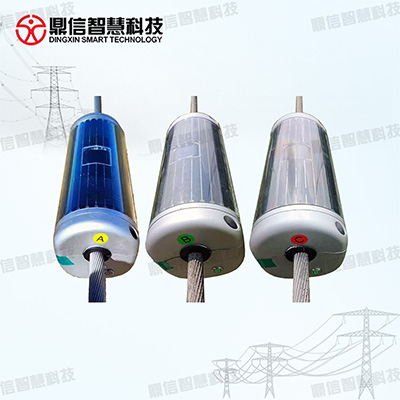

 故障精确定位装置

型号：DX-WPS100-GZ01

1. 概述

随着我国迅速发展，施工建设输电线路架设增加，成为人们用电输电的重要部分。但是也是最容易出现故障的地方，输电线路一但发生故障。就会造成损失和影响人们正常生活。巡查工作人员必须迅速找到故障点，维修故障，恢复输电。收到环境地区影响使得巡查工作人员要找到故障点需要花费很多时间。

2. 需求分析

我国地域广阔，全靠输电线路架输电，输电线路不仅繁多距离也是很远。很多时候一旦发生故障很难排查到故障点。不能够及时恢复供电，造成损失和影响人们正常生活。需要花费大量的人力物力去一一排查修复。因此司研发出的 故障精确定位装置可以有效的预防此类事情发生；在线路故障后巡查工作人员可以迅速准确找到故障点，并及时修复线路和迅速恢复供电。降低损失不影响人们正常生活。

3.  故障精确定位装置特点

（1）精心的PCB设计、特殊的制造工艺保证设备的可靠运行

（2）在发生故障时，可在线准确检测并记录线路单相接地故障距离、相间短路故障距离、断路故障距离、瞬间故障发生的距离 ；

（3）超低功耗设计，启动电流更小；

（4）采用超低功耗高精度GPS/北斗授时模块；

（5）能够辨识雷击故障与非雷击故障，雷击与非雷击故障辨识准确率>95%；

（6）监测终端供电可靠性高；隐患漏报率低，预警正确率高

（7）准确判断绕击/反击故障接入分布式故障精准定位系统中心站

（8）支持自动监测、采集、存储输电线路各种故障和障碍情况下的行波电流波形数据

（9）可在线检测线路负荷电流，包括定时回传及召测负荷电流数据；

（10）远程设定参数及程序升级支持自动复位恢复

（11）支持4G/5G无线传输；

4. 安装注释

应安装在距悬垂线夹出口处2.5m左右的导线上，或距离防震锤0.5m左右；对于 耐张塔，监测终端可安装于耐张线夹与防振锤之间；对于 多分裂导线，监测终端宜安装于其中一根子导线上。对于 垂直及错开排列多分裂导线，监测终端宜安装在最上方子导线上；对于 最上方水平排列多分裂导线，监测终端宜安装在内侧子导线上。

5. 总结

 故障精确定位装置可以大大提高故障点定位的准确度，并且对故障的原因精准识别；采用分布式故障定位监测装置，这样巡查工作人员只需坐在运维中心即可掌握所有输电线路的情
