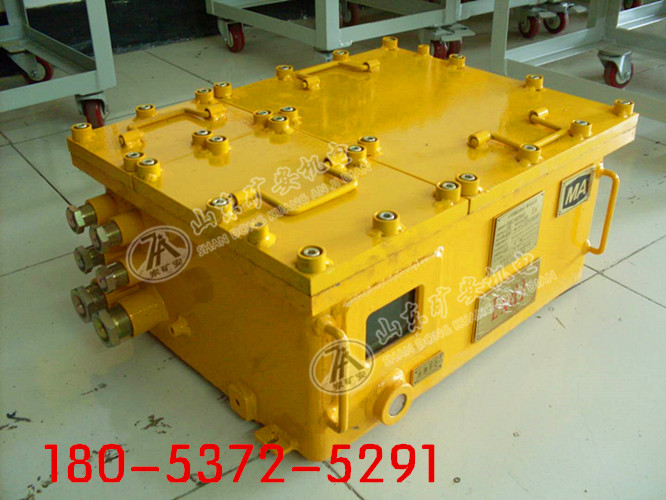

DXBL1440/24X(A) 隔爆型锂离子蓄电池电源使用说明书
DXBL1440/24X(A)矿用防爆型锂离子蓄电池电源是救生舱、避难硐室等避险设施的配套产品，为避险设施提供后备动力电源。24小时在线服务 刘景林 18053725291 0537-3155291山东矿安机电有限公司
DXBL1440/24X(A)矿用防爆型锂离子蓄电池电源是集锂离子电池、电池管理系统、充电系统、显示报警系统及通信系统为一体的电源装置，适应于煤矿井下（有瓦斯、无瓦斯）、粉尘等爆炸危险环境中，设备工作为智能化，具备对电池的实时管理、检测及参数等功能，具有多台使用过程中相互通信、控制及数据传送的功能，具备对电源中电池故障、充电系统故障、检测故障、通信故障等监测和报警功能，具备LCD及LED显示功能。
1、规格型号
DXBL1440/24X(A)
2、防爆型式：DXBL1440/24X(A)矿用防爆锂离子蓄电池电源为隔爆型，防爆标志为：“d”。
3、环境要求
3.1使用环境要求
环境温度：0℃～45℃；
空气相对湿度：≤95%；
大气压：80kPa～106 kPa；
无显著振动和冲击现场；
允许煤矿井下有瓦斯和煤尘爆炸危险、周边无腐蚀性气体的环境使用。
3.2储存环境要求
环境温度：-10℃～50℃；
空气相对湿度：≤95%；
大气压：80kPa～106 kPa；
4、工作方式：连续工作
5、执行标准
矿用隔爆（兼本安）型锂离子蓄电池电源安全技术要求（试行）
GB 3836.1-2010 爆炸性环境 第1部分：设备 通用要求
GB 3836.2-2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备
GB 14048.1-2006 低压开关设备和控制设备 第1部分 总则
MT/T 154.2-1996 煤矿用电器设备产品型号编制方法和管理办法
MT/T 408-1995 煤矿用直流稳压电源
MT 209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求
MT/T 1051-2007 矿灯用锂离子蓄电池
QC/T 743-2006 电动汽车用锂离子蓄电池
一、 主要结构特征及工作原理
1、外形尺寸和重量
1.1外形尺寸（mm）：565×405×260
1.2重量：90Kg
一、 技术参数
1、防爆标志：Ex d I Mb
2、单体电池标称电压：3.2V；
电池采用北京天锐驰能源科技有限公司生产的60Ah矿用锂离子蓄电池，型号LFS1-60，性能满足《矿用锂离子蓄电池安全技术要求》。
3、单体电池容量：60Ah
4、单体电池允许最大充电电压：3.55V
5、单体电池允许最低放电截止电压：2.80V
6、电池组最大允许充电电流：3A
7、电池组最高使用温度：60℃
8、电池组单体电池个数：8个
9、电池组的额定能量：1440Wh
10、电池组的最低允许使用容量报警值：50Ah
11、额定输出电压范围：22.4V～28.4V
12、额定输出电流：20A
13、输出过流保护电流：25A
14、输出过流保护时间：≤10ms
15、短路保护时间：≤1ms
16、额定输入电压：～660V（±15%）；～380V（±15%）；～127V（±15%）
17、额定输入电流： 0.1A（～660V）；0.13A（～380V）；0.4A（～127V）
18、充电系统充电电流：1A
19、充电过流保护电流：3A
20、保护方式：输出过流、充电过流、电池温度过高，显示、自动恢复
21、工作方式：连续工作
22、地址设定：1～63
23、zui大联机数量：64台（63台从机+1台主机）
一、 电源系统设计指南
DXBL1440/24X(A)电源为24V/60Ah电源，内部设计电源输出隔离装置，可多只并联使用以增大电源的容量，最多可64台电源联机使用；组成3840Ah/24V电源系统。
多只联机使用时需将其中一台电源设置为主机，其他电源设置为从机，从机通过地址编码设定自身地址，主机设定连接从机的台数，最多可64台电源联机使用。
在实际使用中应考虑电源系统中一台电源可能处于自检状态，需设计60Ah冗余，即电源系统可使用总容量=60Ah*n-60Ah，n为电源台数，如电源系统设计采用4台电源，则电源系统的有效容量应为： 60Ah*4-60Ah=180Ah。
一、 维护、维修与故障排除
DXBL1440/24X(A)矿用防爆锂离子蓄电池电源投入正常使用时，应定期巡查个电源的工作状态，检查各电源的电池容量、电压、温度等是否正常，有无故障显示。
●当主机报“通信故障”时，及时检查485连接线是否有短路/断路故障；
●报“交流断电”时，在确定交流电网有电的情况下，检查交流接入导线连接是否良好。
●报“电源开关未合”时，请按动电源开关。
如操作后无法消除发生的故障，或发生其它故障均由厂家负责维修和维护或由生产厂家指导维修和维护。
●报“容量过低报警”时，请联系厂家及时更换电源，不可带故障运行。
●加交流电之前要断开防爆锂离子电池电源的电源开关，加上交流电后在闭合此开关。
一、 安全警示
1、 电源严禁在爆炸环境中打开。
2、 打开维修时应注意保护隔爆面。
3、 安装电缆时应锁紧喇叭口螺栓，以紧固好橡胶密封圈，防止失爆。
4、 在爆炸环境中，严禁拆卸电池或电池组。
5、 不得随意使用其他厂家的不同电池。
6、 电源应安装固定牢靠，不得磕碰和丢掷，避免长期在高温环境下放置和工作。
7、 电源在未安装使用时，请将电源开关置于关闭状态，避免电池自耗电。
8、 电源发生故障，均由厂家负责维修和维护或由生产厂家指导维修和维护，其他人员不得自行拆卸。
6、24小时在线服务 刘景林 18053725291 0537-3155291山东矿安机电有限公司一、 安全警示
1、 电源严禁在爆炸环境中打开。
2、 打开维修时应注意保护隔爆面。
3、 安装电缆时应锁紧喇叭口螺栓，以紧固好橡胶密封圈，防止失爆。
4、 在爆炸环境中，严禁拆卸电池或电池组。
5、 不得随意使用其他厂家的不同电池。
6、 电源应安装固定牢靠，不得磕碰和丢掷，避免长期在高温环境下放置和工作。
7、 电源在未安装使用时，请将电源开关置于关闭状态，避免电池自耗电。
8、 电源发生故障，均由厂家负责维修和维护或由生产厂家指导维修和维护，其他人员不得自行拆卸。
二、 包装、运输、储存条件
1、 运输时应放置木箱包装并固定在包装箱的底板上，四周添加减震防震材料，外部用包装带紧固。
2、 运输应符合水路、陆路运输及包装要求，避免磕碰、水淋和腐蚀。
3、 储存应存放在干燥、通风良好、无腐蚀性物质且温度不高于50℃的库房。
4、 储存时应关闭电源开关（LDC不工作状态）。
5、 随机文件：产品合格证书，检测报告，产品说明书，装箱单各一份。
