一、设备概述：

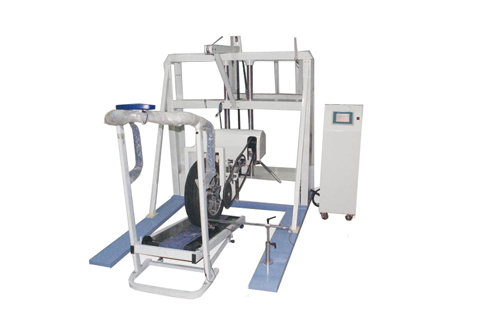

走步机动态冲击耐久试验机用于模拟各种走步机在运行过程中，受一定频率的踏行冲击后，检查走步机整体发生损坏的情况。适用测试机型：电动可折叠型走步机冲击耐久性测试；电动非折叠型走步机冲击耐久性测试、疲劳测试。
二、满足标准：
中国文教体育用品协会团体标准T/CSSGA 1023—2019 《走步机》中第5.8.1章节 “冲击”及图5所示规格试验要求。
三、走步机动态冲击耐久试验机主要技术参数：
1、测试机底板尺寸约：1500 mm×1000 mm；
2、测试轮胎规格：155/R13（155—轮胎断面宽度，单位为毫米mm；R13— 轮辋直径规格，单位为英寸inch，R13即330mm），轮胎气压为0.15MPa；
3、通过气缸的调整可以自由设定自由落体冲击高度：5～100mm可调；
4、通过时间控制器、传感器的调整改变装置冲击频率：1～40次/min可调；
5、自由落体重物的质量：75Kg；
6、冲击位置：的走步表面前端记起1/3处；
7、跑步机行驶速度：6Km/h及以下；
8、机台大有效净宽度：100cm；
9、走步机固定夹具：四维可调（上下+左右）；
10、冲击次数可0～9999999次可自由设定并可断电保持记录，达到设定次数后自动停机；测试过程中如果被测试物发生较明显的损坏，传感器会自动通知机台立即停止测试；
11、动力源：电机、压缩空气；
12、控制方式：采用PLC+彩色触摸屏控制；可程序设计控制器作为电气控制系统。基于集成电路和电子技术相结合的控制装置，采用程序化进行电气控制；
13、显示：7英寸TFT真彩屏触摸显示；
14、轮胎冲击及转动控制分别设定；
15、配马达驱附助装置；
16、电子式温度控制器一组；
17、温度采集模块一组；
18、温度记录器一组；
19、安全保护装置：紧急停机开关、过负载保护装置。
20、电源：AC220V 50HZ.
运动场地及体育器材检测设备-运动场地检测及环境模拟设备
运动场地及体育器材检测设备清单：
体操蹦床静载强度和弹性试验装置,室外健身器材综合耐久性试验机,仿真冰场摩擦系数测试仪,滑雪毯静摩擦系数测试仪,走步机折叠耐久性试验机,走步机动态冲击耐久试验机,走步机静载强度试验装置,走步机稳定性试验装置,跑步机动态负载耐久性试验机,田径场地面层材料耐鞋钉践踏试验装置,体育场木地板滚动负荷性能测试仪,笼式足球围网出入门疲劳及稳定性试验机,HIC运动场地地面冲击衰减性能测试仪,笼式足球围网抗冲击试验机,盐水喷雾试验机
|
仪器设备 |
主要技术参数 |
|
体操蹦床静载强度和弹性试验装置 |
体操蹦床静载强度和弹性试验装置完全满足 GB/T32611—2016（体操蹦床功能和安全要求及试验方法）标准中第5.4和5.5、5.6章节，EN 13219-2008 （体操设备.蹦床.功能和安全要求.试验方法）中第5.3和5.4.2章节规定的试验要求；本装置通过圆盘式加载垫对蹦床的中心位置和蹦床框架的外边缘施加静载荷并保持一定时间，来检查蹦床整体和组件是否发生明显的破裂和变形，以考核蹦床的强度和弹性试验是否满足标准要求。 |
|
室外健身器材综合耐久性试验机 |
室外健身器材综合耐久性试验机适用于GB19272-2011《室外健身器材的安全通用要求》标准种相关室外健身器材，例如漫步机、蹬力器、健骑机（骑马机）、摇摇马、扭腰器、太极揉推器、上肢牵引器、大转轮、平步机、秋千、跷跷杆（板）、划船器、坐推器、坐拉器、健身车、椭圆机、钟摆机等室外健身器材类产品的疲劳耐久性测试；并可通过改装夹具可进行室外健身器材的稳定性试验和静态力测试。 |
|
仿真冰场摩擦系数测试仪 |
仿真冰场摩擦系数测试仪完全满足GB/T40086-2021《仿真冰场 通用技术要求和试验方法》标准试验要求设计制造，适用于测量仿真冰场、仿真冰块、仿真冰板等材料滑动时的静摩擦系数和动摩擦系数。滑动摩擦系数和磨损主要考虑使用者在真冰上滑冰，冰刀刀刃下的压强大，会导致冰的熔点变低，冰刀与冰的摩擦产生热量使冰面融化，在冰刀与冰面之间形成一层水膜作为润滑剂，减少了滑行阻力；在仿真冰上滑行也会由于摩擦产生热量，产生类似真冰的润滑效果。真冰的摩擦系数约为0.02～0.09,仿真冰板的滑动摩擦系数规定为≤0.22略大于真冰。 |
|
滑雪毯静摩擦系数测试仪 |
滑雪毯静摩擦系数测试仪用于模拟滑雪机的滑雪毯摩擦系数的测定，滑雪毯在湿润状态时表面的摩擦系数应不大于0.2。 |
|
走步机折叠耐久性试验机 |
走步机折叠耐久性试验机完全符合中国文教体育用品协会团体标准T/CSSGA 1023—2019 《走步机》中第5.8.2章节 “折叠耐久性”试验要求设计制造。本测试设备是根据各类可折叠式走步机使用寿命的标准测试要求而设计制造的一种专用测试设备。 |
|
走步机动态冲击耐久试验机 |
走步机动态冲击耐久试验机用于模拟各种走步机在运行过程中，受一定频率的踏行冲击后，检查走步机整体发生损坏的情况。适用测试机型：电动可折叠型走步机冲击耐久性测试；电动非折叠型走步机冲击耐久性测试、疲劳测试。 |
|
走步机静载强度试验装置 |
走步机静载强度试验装置完全满足中国文教体育用品协会团体标准T/CSSGA 1023—2019 《走步机》中第5.7章节 “静载荷”试验要求。本装置通过圆盘式加载垫从走步表面的前端记起1/3处，并在走步表面宽度的中心，300mm×300mm的区域施加试验载荷；如试验过程走步表面发生滑动，走步表面可以固定。试验保持1min。以此来检查走步机整体和组件是否发生明显的破裂和变形，以考核走步机的负荷强度是否满足标准试验要求。 |
|
走步机稳定性试验装置 |
走步机稳定性试验装置适用于测试各种类别的走步机产品抗机械载荷冲击的稳定性能，测试时走步机应稳定，无倾翻。 |
|
跑步机动态负载耐久性试验机 |
跑步机动态负载耐久性试验机用于模拟各种跑步机在运行过程中，受一定频率的踏行后，检查跑步机整体发生损坏的情况。适用测试机型：电动跑步机负载冲击疲劳/耐久性试验；非电动跑步机负载冲击测试、疲劳/耐久性测试。 |
|
田径场地面层材料耐鞋钉践踏试验装置 |
田径场地面层材料耐鞋钉践踏试验装置适用于测定运动场地合成材料表面对尖峰阻力的测量以及田径场地面层材料耐鞋钉践踏处理试验。运动场地合成材料表面试样通过装有尖峰的金属辊暴露在践踏磨损过程中。在磨损过程中测量的运动场地合成材料表面的拉伸强度和断裂伸长率的差异是表面对尖峰的阻力的量度范围。 |
|
体育场木地板滚动负荷性能测试仪 |
体育场木地板滚动负荷性能测试仪是我公司根据 GB/T19995.2-2005《天然材料体育场地使用要求及检验方法 第2部分:综合体育场馆木地板场地》研制出的一款智能型体育场木地板载重负荷性能测试仪器，它采用高精度伺服电机控制系统，具有控制精度高、操作简便、工作可靠的特点，适用于体育场地木地板滚动负荷性能的现场验收检测和实验室研发测试。 |
|
笼式足球围网出入门疲劳及稳定性试验机 |
笼式足球围网出入门疲劳及稳定性试验机符合GB/T 34279-2017 （笼式足球场围网设施安全 通用要求）标准中笼式足球围网门的“疲劳性能检测”及围网框架（顶梁）的“稳定性检测”试验要求；设备通过进口伺服电机驱动，整体结构采用T6铝型材多用途框架式组合，水平及垂直方向可移动调节，可根据被测样品大小及测试角度改变设备的结构夹具装置，一机多用，使测试过程更快捷、精确，极大的提高了试验检测效率。 |
|
HIC运动场地地面冲击衰减性能测试仪 |
HIC运动场地地面冲击衰减性能测试仪用于模拟并检测摔倒后地面对头部的冲击性能，能够准确的对运动场地头部冲击HIC量值进行测量，并能够自动计算出运动场地及儿童游乐场地等安全下落的严格高度。产品无需借助外力移动重锤，仪器可以灵活整体移动并可以自动显示检测结果。 |
|
笼式足球围网抗冲击试验机 |
笼式足球围网抗冲击试验机适用于 GB/T 34279-2017（笼式足球场围网设施安全 通用要求）标准中“抗冲击性能”试验要求；用于检测笼式足球围网的抗足球超级以及抗运动员冲击防护牢固性和耐久性试验。 |
|
盐水喷雾试验机 |
盐水喷雾试验机是对各种材质表面处理，包含涂料、电镀、有机及无机皮膜、阳极处理、防锈处理等耐蚀之品质进行测试。该盐雾腐蚀试验箱可按 GB/T2423.17《电子电工产品基本环境试验规程试验Ka: 盐雾试验方法》做中性盐雾试验，同时也可做醋酸盐雾试验。适用的国际标准：RELATEU STANDARDS CNS 3627、3885、4159、7669、8866； JIS D-0201、H-8681、H-8610、K-5400、Z-2371、ISO3768、3769、3770； ASTM B-117、ASTM B-268、GB-T2423、GJB150、3770. |
