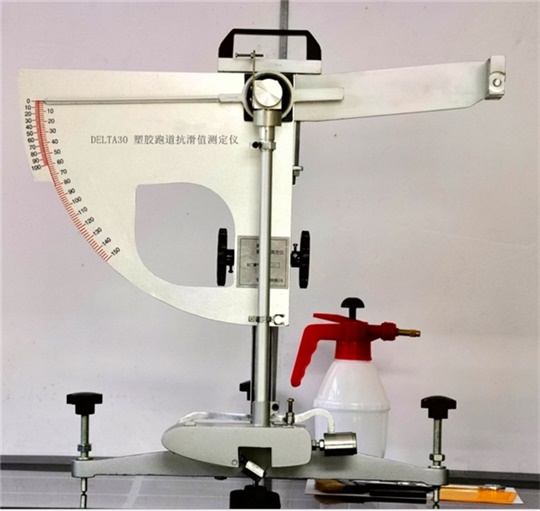

GS-DELTA30型塑胶跑道抗滑值测定仪是根据 GB 36246-2018 《中小学合成材料面层运动场地》塑胶跑道新国标和GB/T14833-2011合成材料跑道面层附录C设计研发一款全新产品。塑胶跑道的合成材料面层抗滑值是指合成材料运动场地面层通过滑动摩擦阻力吸收能量的程度，也就是面层能提供的摩擦力的大小， 能衡量运动人群免于滑倒摔伤的安全保护程度。国家标准 GB/T 14833-2011 和 GB/T 22517.6-2011 要求田径场地合成材料面层在潮湿条件下抗滑值≥47，欧盟标准 EN 14877-2013《户外合成材料运动场地技术要求》要求户外合成材料运动场地面层在潮湿条件下抗滑值为 55-110，在干燥条件下抗滑值为 80-110。合成材料面层抗滑值有两种表示形式：在潮湿条件下测试的抗滑值即湿测抗滑值，在干燥条件下测试的抗滑值即干测抗滑值；本标准考虑到中小学校在雨天很少进行户外体育活动，新国标的合成材料面层抗滑值选用了干测抗滑值来表示了 。
|
主要技术指标 |
指标参数 |
|
规格型号 |
GS-DELTA30型 |
|
摩擦系数检测范围 |
0～150 |
|
摆锤质量 |
1500±30g |
|
摆臂长度 |
410mm |
|
橡胶片对试样正向静压力 |
2263g（22.2N） |
|
摩擦橡胶块尺寸 |
76X25X6.4mm和31.8X25X6.4mm |
|
橡胶块的性能 |
回弹性66～73%之间 |
|
橡胶块的硬度 |
IRHB 53～65之间 |
|
摆从倾斜5度处自由摆动次数 |
≥70次 |
塑胶跑道抗滑值测定仪检测方法：
将一个标准的光滑橡胶滑动片安装在摆动臂末端的支撑块之下，并用弹簧顶住。这个滑动片将随摆动臂从90°位置向下摆向跑道表面，并沿着表面滑动一定距离，摆动臂摆动时带动一个惰性指针，使指针停留在摆动的zui高位置上。
将滑动阻力测试仪水平放置在跑道表面，放开撑脚，以防止当摆动臂摆过表面时，支撑脚下方合成材料的表面出现局部偏斜。当摆动臂从正常的水平位置自由下落时，指针停留的刻度应是零点，否则，应调节摩擦环（在摆动臂的定位中心处）并反复操作，指导始终得到一个零点。
测试样品时，调节摆动臂的高度，使滑动片与被测表面接触，滑动片从左边缘到右边缘与被测表面接触的距离是在125MM-127MM之间，把所设置的高度固定在这个位置上并反复摆动滑动片以核定距离，然后，把摆动臂放在水平重物的位置上。
在测试区洒上干净的水，放开摆动臂使其自由落下，略去*次指针计数，然后进行5次同样的试验，记录每次摆动后指针所得的刻度读数，计算这5个读数的平均值，即为潮湿表面的抗阻值，成称为滑动阻力。
如果合成材料表面显示具有方向性的图案，那么，用仪器应能测出各个方向不同的数值。方法是调节仪器，使滑动部件从开始摆动方向的90°和180°通过相同的一块表面，所测得结果可作为*组读数的参考数。
当使用便携式阻力测试仪进行测量时，合成面层在潮湿时，在任何地方的摩擦系数不得低于0.5.这个数值相当于测试仪器上的刻度读数47。
从测试仪器上所得到的刻度读数为抗滑值，根据式（C,1）可以换算为摩擦系数（U）:
抗滑值=330u÷（3%2Bu）。
符合标准：
GB 36246-2018 《中小学合成材料面层运动场地》塑胶跑道新国标；
EN 14877:2006 室外运动地板/草坪草皮测试项目及方法；
BS EN 15330-1: 2013运动场地面.室外用人工草皮和和针刺表面.第1部分:人工草皮规范；
EN14904:2006 室内运动地板测试规范；
GB/T 14833-2011《合成材料跑道面层》；
GB/T 22517.6-2011《体育场地使用要求及检验方法 第6部分：田径场地》；
GB/T 19851.11-2005《中小学体育器材和场地 第11部分 合成材料面层运动场地》；
GB/T 19995.2-2005《天然材料体育场地使用要求及检验方法 第2部分：综合体育场馆木地板场地》；
