球形补偿器用于水厂建筑物中介管道、厂区埋地管道的连接，吸收管道一定范围内的轴向伸缩位移、错位和挠曲变形。适用于地面沉降大、震动大、地形复杂的管道连接。
双向式布置适用于球形补偿器设在两固定点两端，较为适中的位置，尽量使A段管道长度与B段管道长度相接近或距离。这种布置方式适用于长距离直线管道，可采用水平面布置，亦可采用垂直布置。
布置方式：直线管段能充分发挥球形补偿器补偿能力大的特点。根据管子规格与管子的刚性，可将管道两端固定支架的距离定为30m~70m，布置一组球形补偿器，其安装方式可以水平布置，也可以垂直布置。
结构及性能：

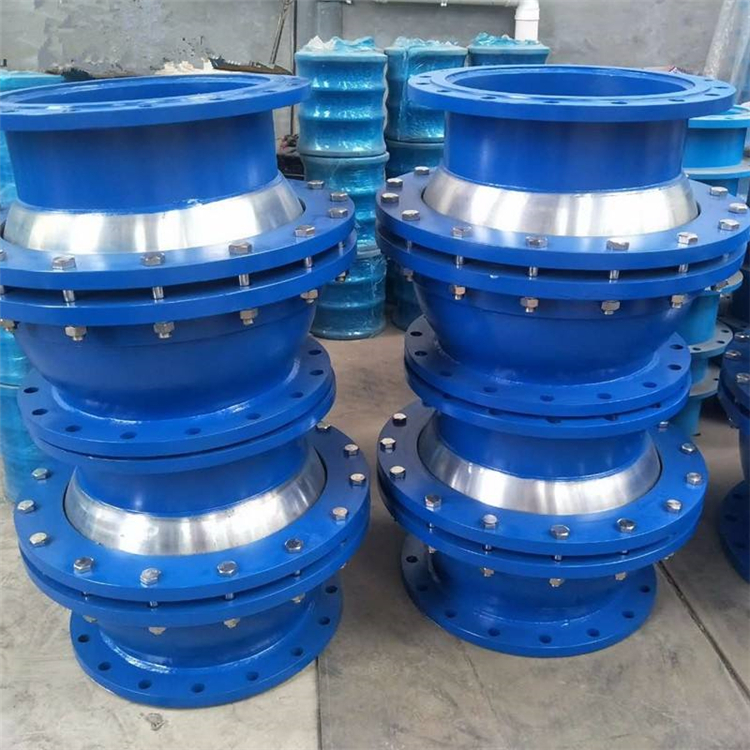

1、E型球型补偿接头由压盖、球壳、密封圈、螺柱、螺母、球体等组成。
2、E型球型补偿接头应能承受管路的轴向伸缩、错位、及挠曲变形。地埋安装时，应能承受建筑物穿墙管与埋地管道间较大的不均匀沉降。
3、当管道有安装误差或出现工作变形时，E型球型补偿接头的连接部位应保证不泄露。E型球型补偿接头的伸缩量、可挠量不小于15°。
