智能高精度半导体制冷片温度控制模块

型号：TEC-30A48V-NTC3950-0.01(-20~+120℃)

一 主要优点及特性描述

1 可同时手动和串口指令设定PID和温度（需订购时选调试器）；

2 指令级支持一拖N结构，232通信口可控制多个控温模块；

3 工作电压范围广，可以工作在24~48V范围内（电压范围可指定）；

4  ARM处理器，软件功能强大，可强制输出设定的功率大小，用作程控正负电源输出；

5 可适配48V30A以内的所有TEC制冷片；

6 控制温度范围广，可以到达-20℃~+120℃的大范围。

7 独特的桥臂结构设计，可百分之百满量程输出，满量程输出的时候，反而会获得最高的转换效率。

8 支持ascii码指令和HEX码校验指令，ascii码具有直观，调试方便的特点；HEX码校验指令具有CRC校验，具有防干扰纠错的特点。

二 可使用的TEC制冷片类型列表

 TEC-30A48V-NTC3950-0.01(-20~+120℃)是一在TEC-10A的基础上，经过三代升级而成，主要特点是：双串口和一拖N、高功率密度的TEC温度控制器，额定工作负载30A，峰值电流可达33A。此温度控制器可以连接专用调试器来进行参数的调节，参数调节完毕并保存后，撤去调试器，此温度控制器仍可以独立工作。本控制模块独特的双串口工作模式，既可以可以通过专用RS232调试器设定PID参数和温度值，又可以在不影响调试器工作的情况下，使用第二个串口，通过串口指令PID设定和温度设定。

三  控制器指标

类型	数值	单位	备注
输入电压	24.0~48.0	V	宽范围输入
输入电流	0~13.0	A
TEC输出电压	0~+Vin*100%	V
额定输出电流	0.0~+30.0	A
最大输出电流	0.0~+33.0	A
温度分辨率	0.01	℃
控制温度范围	-20.0~+120.0	℃
温度探头类型	NTC3950-10K
串口波特率	115200	BPS
TTL232串口数量	2	个
程控单极性电源输出	具有功能
最高工作电压设定功能	具有功能
高低温度报警设置功能	具有功能
蜂鸣器信号输出	具有功能
散热方式	风冷
模块尺寸（L*W*H）	145*96*39	mm

四 接线图

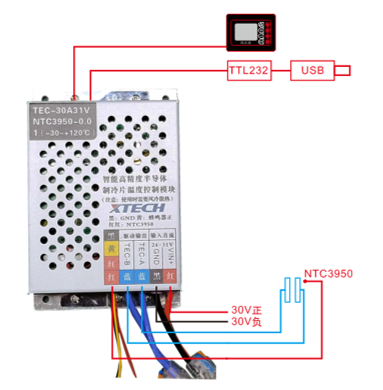

 TEC-30A48V-NTC3950-0.01(-20~+120℃) 用户接口接线为6根连线，两根线接24V~48V供电输入的正负，两根线接NTC3950传感器，两根线接TEC，如下图所示。接线时首先连接24V~48V供电输入电源线和NTC3950，等到接通电源后，最后接入TEC。接线时，保证供电输入电源线、TEC输出线截面大4平方毫米。

通电后，如果TEC控制朝着想反的方向发展，那么将TEC的正负两极调换顺序即可！

五 操作流程

调试TEC控制器，需要将TEC控制器调试器通过排线和主控制板连接，显示屏幕显示如图所示。

操作步骤

第一步：温度设置。切换按键“Choose”键，使“#”在SV:xx.xxx的后面；通过“UP”键，向上调节设定温度，通过“DOWN”向下调节设定温度，步进量为0.01度，但不保存；

第二步：PID参数设置。切换按键“Choose”， 使“#”在Pxxx#的后面，按“UP”键或“DOWN”键，可以设置P， I；

第三步：确认设定参数，点击“ENTER”。此时，调试器将参数发送到主控制板，然后存储于主控制板内部。

六  PID参数的设置经验

  要想得到精密的温度控制，必须设置好PID的值。要得到快速的温度控制响应，冷端的温度传感器请尽量靠近TEC的冷端。

第一步：输入目标温度，将P设为150和I设为1，一般这个参数就可以使用了；如果不行，参考第二步；

第二步：P从100以5的步进缓缓增加，每次增加，请等待几分钟，以观察当前温度和目标温度的差异，直至得到一个P值，能使当前温度尽可能的接近目标温度并且不产生振荡。0.5度以下的温度差异为佳。

第三步：设定积分相参数I，将I从0开始以1的步进增加，以消除误差。I太小则误差消除慢，温度稳定时间加长，I太大，则容易产生温度振荡，温度不宜稳定。

第四步：一般不使用微分参数D也可以得到精确和快速响应的温度控制，这里D=0.000。如果温度变化比较频繁，可以适当设置D的值，以得到稳定的控制。
