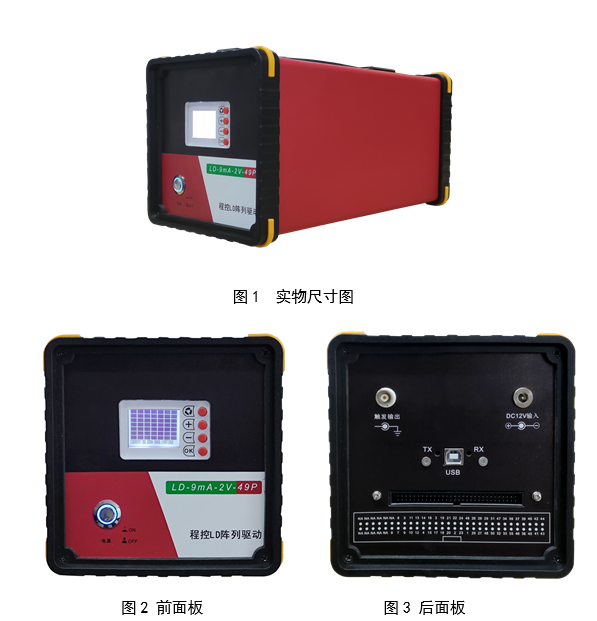

点击图片查看原图
一：主要特点
|
A：电流上升下降时间小于100us B：电流：0-9mA连续可调 C：49路多路输出 D：连续模式可任意点亮LD E：脉冲模式按照预定逻辑输出脉冲 |
E：上位机远程控制 F：USB串口通讯，+12V单路供电 G： 同步触发信号输出 H：电流精度小于0.1mA
|
二：电源参数
|
类 型 |
数值 |
单位 |
备注 |
|
输出电压 |
0-3.5 |
V |
|
|
电流边沿 |
<100 |
uS |
|
|
电流调节范围 |
0-9 |
mA |
|
|
电流调节精度 |
0.01 |
mA |
|
|
脉宽范围 |
1ms-1s |
ns |
仅脉冲模式 |
|
供电电压 |
12 |
V |
|
|
空载电流 |
＜0.3 |
A |
|
|
满载电流 |
＜0.9 |
A |
设定电流10mA |
|
散热 |
铝板 |
|
|
|
LD输出路数 |
49 |
|
|
三：驱动电源简介
1.
恒流驱动，限压3.5V，单路驱动电流0～9mA，电流精度±0.01mA
2.
输出端口49个激光器共阴极连接。
3.
驱动器通过usb或者网口连接上位机，可以同时驱动49个激光器。每路开关独立控制。
4.
通过上位机可以调整驱动电流的大小调节范围0～10mA，调节精度0.01mA，此驱动电流为控制所有49路激光器的电流，并不每一路单独控制大小；例：可以设定第1、3、15路启动，每路8mA，其他通道关闭。
5.
通过上位机可以独立控制每路激光器的开关，每路激光器的开关时间（含上升、下降沿）小于0.1ms，开关过程电路无纹波无浪涌。
6.
同步输出信号当49路输出全关时为低电平，否则为高电平。
7.
通过串口指令可以设置两种工作模式
连续模式：通过指令可以设置49路中任意一路的开关状态，并按照设定的连续电流驱动。
脉冲模式：启动该模式上位机设定时间T（1ms<T<1s可调），启动该模式后，电源输出设定的驱动电流，各路的开关驱动逻辑图如下，注意0.1ms的间距是脉冲底部的时间间隔：
图3 脉冲模式逻辑时序
