1KHz300nS无干扰同步三挡微调加压调Q模块

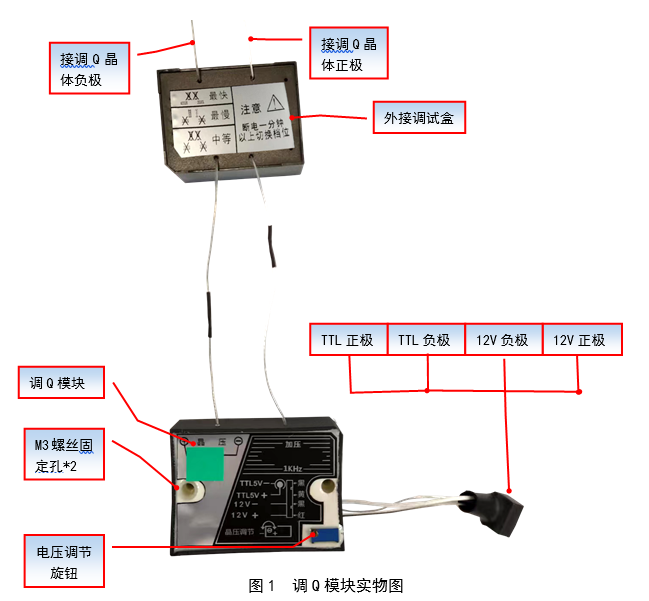

一：SYN-N-J1K-300nS型主要特点
|
A：重复率0-1KHz B：晶压2.0-4.2kV连续可调 C：高压脉冲沿300nS,可三挡微调 D：TTL电平触发&光电隔离 E：触发信号与调Q输出间延时：3nS F：延时抖动600pS G：EMI/RFI屏蔽密封 H：加压式电光调Q |
I：关门恢复速度快 J：触发信号上升沿<10nS K：电源短路保护 L：自带高稳定高压电源 M：高可靠性 N: 全固态、无火花 O:高压脉冲无干扰 |
二：应用范围(驱动“普克尔斯盒”)
A：KD*P B：LiNbO3 C：其它
三：应用案例
|
A：低频LD泵浦的电光调Q激光器 |
E：美容机 |
|
B：灯泵调Q固体激光器 |
F：脉冲激光测距机 |
|
C：KD*P |
G：激光手术仪 |
|
D：LiNbO3 |
H：科学研究 |
四：相比较磁脉冲压缩、触发管、雪崩管电源，本产品具有以下优点：
1、输出激光能量稳定性优于1%，可满足激光手术等要求能量稳定的场合。
2、输出激光脉冲宽度窄，可满足激光去死皮等美容机的要求。
3、输出激光时间同步精度高，可满足脉冲激光测距机的要求。
4、自带高压短路保护，免除人为原因造成的损坏。
五：电源参数
|
类 型 |
数值 |
单位 |
备注 |
|
输出电压 |
2.0-4.2 |
KV |
|
|
高压脉冲上升沿 |
300 |
nS |
空载时，可三挡微调 |
|
调Q晶体 |
KD*P、LiNbO3 |
|
|
|
触发信号与调Q输出间延时 |
3 |
nS |
|
|
延时抖动 |
600 |
pS |
|
|
高压脉冲干扰 |
无 |
|
|
|
关门恢复时间 |
5 |
mS |
当负载为10pF时，10%至90% |
|
适用波长 |
200-2200 |
nm |
|
|
电源输入 |
12±0.5 |
VDC |
|
|
功耗 |
<2 |
W |
|
|
工作频率 |
0-1000 |
Hz |
支持单脉冲工作 |
|
触发信号上升沿 |
<10.0 |
nS |
光电隔离 |
