品牌:艾克思科技
供电电压范围:AC 100-220V
静态工作功耗:≤500W
正向恒流输出电流:≤500W
起订:1台
供应:30台
发货:20天内

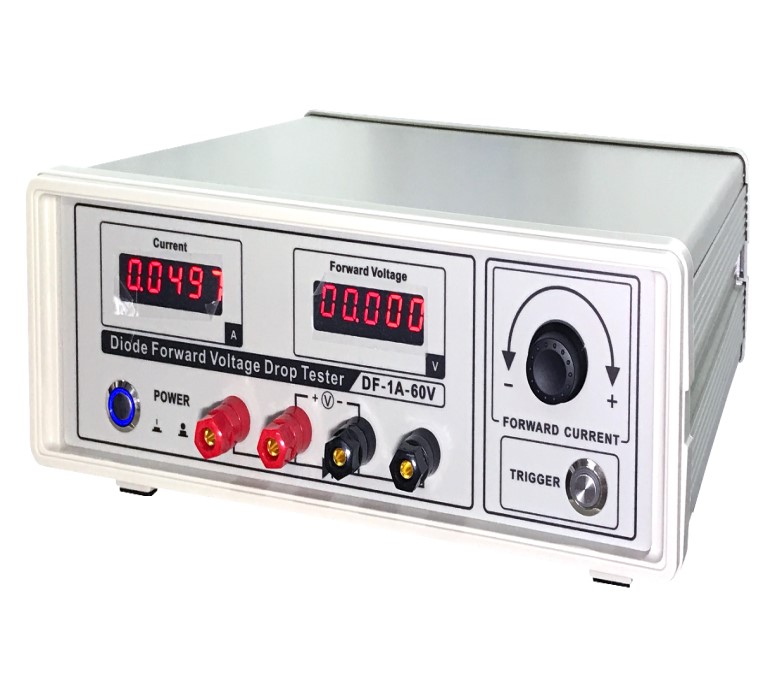

二极管正向压降测试仪
DF-1A-60V
l 仪器简介
DF-1A-60V型二极管正向导通压降测试仪是XTECH为二极管测量领域研制生产的专用高精度二极管正向导通压降测试仪，专为恒流情况下二极管正向导通电压降的测量应用场合而设计。
此外，通过通讯连接埠，本机器可以和任何支持RS-485电平的设备进行通讯。在此模式下，用户可以进行更多测量模式：如电流线性增大连续测量、打点绘图测试模式等。机器也保留了电压电流微调端口和外触发接口等，以方便用户在各种环境下的测量。通过本机器，二极管正向导通电压降的测量将不再是一件复杂的工序！
产品特点：
l 适用于各种高压二极管正向导通电压降测试
l 最大电流1A，最大输出电压不低于60V（DF-1A-60V）
l 四线式连接测量方式
l 脉冲触发式测量方式
l 恒流输出
l 高精度测量与显示
l 恒流精度达1mA
典型应用场合：
二极管正向导通电压降测试
性能参数
|
类型 |
数值 |
单位 |
备注 |
|
供电电压范围 |
AC 100-220 |
V |
|
|
静态工作功耗 |
≤500 |
W |
|
|
正向恒流输出电流 |
0-1000 |
mA |
|
|
正向恒流输出精度 |
0.1 |
% |
|
|
正向恒流脉冲脉宽 |
100 |
uS |
10Ω测试电阻 |
|
正向最大输出电压 |
65.535 |
V |
典型值 |
|
电流测量精度 |
0.1 |
% |
|
|
电流测量分辨力 |
0.1 |
mA |
|
|
电压测量精度 |
0.1 |
% |
|
|
电压测量分辨力 |
1 |
mV |
|
|
工作温度 |
25±10 |
℃ |
典型值 |
|
尺寸 |
31*30*12 |
CM |
长*宽*高 |
*标准测试环境（25℃）
测试波形
