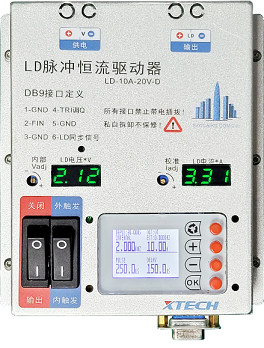

15A20V程控高精度脉冲可调制LD半导体激光器恒流源
型号 LD-15A-20V-D
一 功能描述
1 结构简单且容易实现大电流输出；
2 模块化设计且具有程控功能；
3 调制速度快，上升沿约4~8uS，下降沿3~6uS；
4 辅助电源8V，可定制输出使用；
5 底部散热，安装方便；
6 底部孔固定，简单方便；
二 指标
1 电源输入：12V~24V
2 电源输出：0~15A
3 电压输出：0~20V
4 上升沿：约4~8uS；
5 下降沿：约3~6uS
6 辅助电源：8V2A，可定制输出使用；
7 内部信号发生器：有；
8 内部外部触发信号切换：FPGA数字芯片切换；
9 调Q延时控制器：FPGA数字延时；
10 程控功能：TTL232；
三 接口定义
红粗线：24V+ 开关电源供电正极
黑粗线：24V- 开关电源供电负极
红粗线：LD+ 接半导体激光器正极
蓝粗线：LD- 接半导体激光器负极
|
DB9-1：GND模拟信号输入负端 |
DB9-6：LD同步输出信号 |
|
DB9-2：外部触发信号输入正端 |
DB9-7：TTL232通信信号 |
|
DB9-3：GND模拟信号输入负端 |
DB9-8：TTL232通信信号 |
|
DB9-4：调Q模块触发信号输出端 |
DB9-9：备用 |
|
DB9-5：GND模拟信号输入负端 |
|
（注意：XH250-4连接器，是将DB9里面的信号引出来了，红线（DB9-4）, 黑线（DB9-3）, 黄线（DB9-2）, 黑线（DB9-1））。
四 使用方法
第yi步：正确接线，供电红线接24V+，黑线接24V-;DB9连接器通过通讯线和电脑连接；
第er步：接上24V电源,断开LD激光器,将输出电压调节到LD额定的电压加上+2V；
第三步：24V供电关闭,等待20秒钟,LD+和LD-接上LD； 输出开关将O端按下,然后24V供电；
第四步：调节控制器表头，按下切换键，切换调节的参数，按下+ -按钮，设定数值；zui后完毕后，按下切换键，确认通电工作； 再将输出开关切换到-端,内触发模式;
五 调节控制器说明
FREQUENCE:频率设定，设定范围0~2kHz，这个是控制器内部频率信号，步进间隔1Hz；
EXTERNAL INTERNAL:内外触发源选择，internal是使用控制器内部频率信号；external是使用外部控制器的频率信号，外部触发方式为上升沿触发；
PULSE：LD泵浦脉宽的设定，单位是uS，参考值是250uS；
DELAY：调Q延时的设定，单位是uS，参考值是200uS；
EXT:外部输入的频率信号测量，单位是Hz；
OUT:ON\OFF，控制输出与否，ON为输出，OFF为关闭；
DEPUS:调Q驱动信号的脉冲宽度调节;
：切换按钮，设定参数之前，按下这个按钮切换参数；
：增加按钮，增加数值；
：减小按钮，减小数值；
：确认按钮，参数设定无误后，确定参数，然后才会执行；
六 电源板尺寸
电源板尺寸： L:147mm *W:131mm*H:46mm（改尺寸不包括连接器和按钮的高度）.模块底部散热片具有4个定位孔，定位孔为M3的螺丝.
