一 、特性描述
1.单电源供电
2.TTL/LVTTL驱动信号输入，带施密特触发输入
3.电流波形监视输出
4.小体积
5.板载电流调节电位器
二 、指标参数
1、输 入：DC12V~15V
2、工作电流：静态＜10mA，满负荷测试（300Hz，50A,1.5μs）工作＜180mA
3、脉冲电流范围：0-50A,36V压降负载
4、工作频率：单次-300Hz
5、电流探测输出：-10A/V（负脉冲）
6、定位孔尺寸：M3
7、电流上升时间：＜5ns
8、电流下降时间：＜2ns
9、额定电流脉宽：≤1.2μs

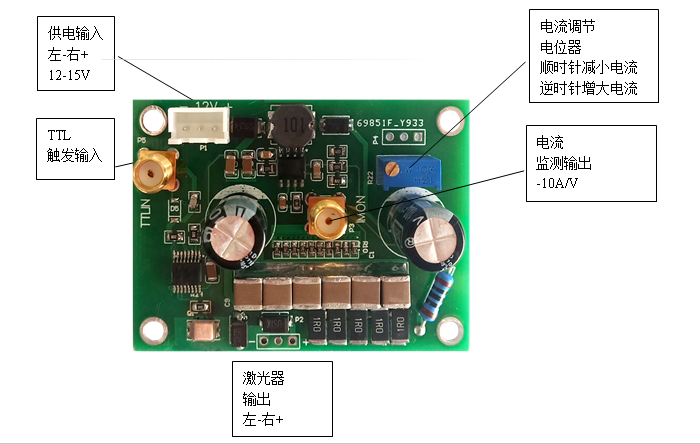

三、 接线及注意事项
1.TTL触发信号接信号发生源；上升沿触发，脉宽根据需要产生，例如输出20ns信号，信号发生器需要输出20+5ns正向脉宽。注意本驱动板最大输出可达1500ns以上宽度，重复频率上限最高可达100kHz。因此为保证激光器安全，请务必确认信号发生器的输出脉宽和频率后再进行下步操作。
2.供电：该板虽然支持反接保护，但在上电前务必确定电源极性。
3.板载电位器逆时针调节电流增大，顺时针调节电流减小。当调节到两侧极值时，电位器内部会有哒哒的响声。此时应停止旋动。出厂时该模块设定为20A@36V负载
4.电流监测输出比例为-10A/V，检流电阻0.1欧姆（即用1M探头测量时为10A/V，50Ω探头测量时仍为10A/V）。使用示波器探头探测时应保证接线足够短，否则将导致测量的电流产生过冲干扰，不过仅影响测量波形，不影响实际电流。
5.连续工作时应注意电路板最高温度不可超过80℃。高负荷工作时应注意散热。
6.拆解/更换激光器时应断电1分钟后，待板上储能电容放电足够低后再焊接。
7.为保证低分布电感，激光器应直接焊接在激光器的输出接口上，接线足够短（＜1cm）。若接线过长将导致波形变坏，例如边沿变差，过冲振铃等不良现象。
四、时序图
 |
|
|
|
||||||||||
|
|||||||||||
|
|
|
|||||||||
