盘扣立杆自动焊机在设计的过程中是需要进行采用免点焊的做法，技术人员首先需要把套管以及圆盘进行定位好，然后在进行利用气缸把另一夹紧板推进，后面在把立杆穿插过去使之与装在气缸上的套管相接。使用人工在立杆与套管间的焊缝上点焊。接下来大家跟随荣创厂家一起了解一下盘扣立杆自动焊接的相关介绍。

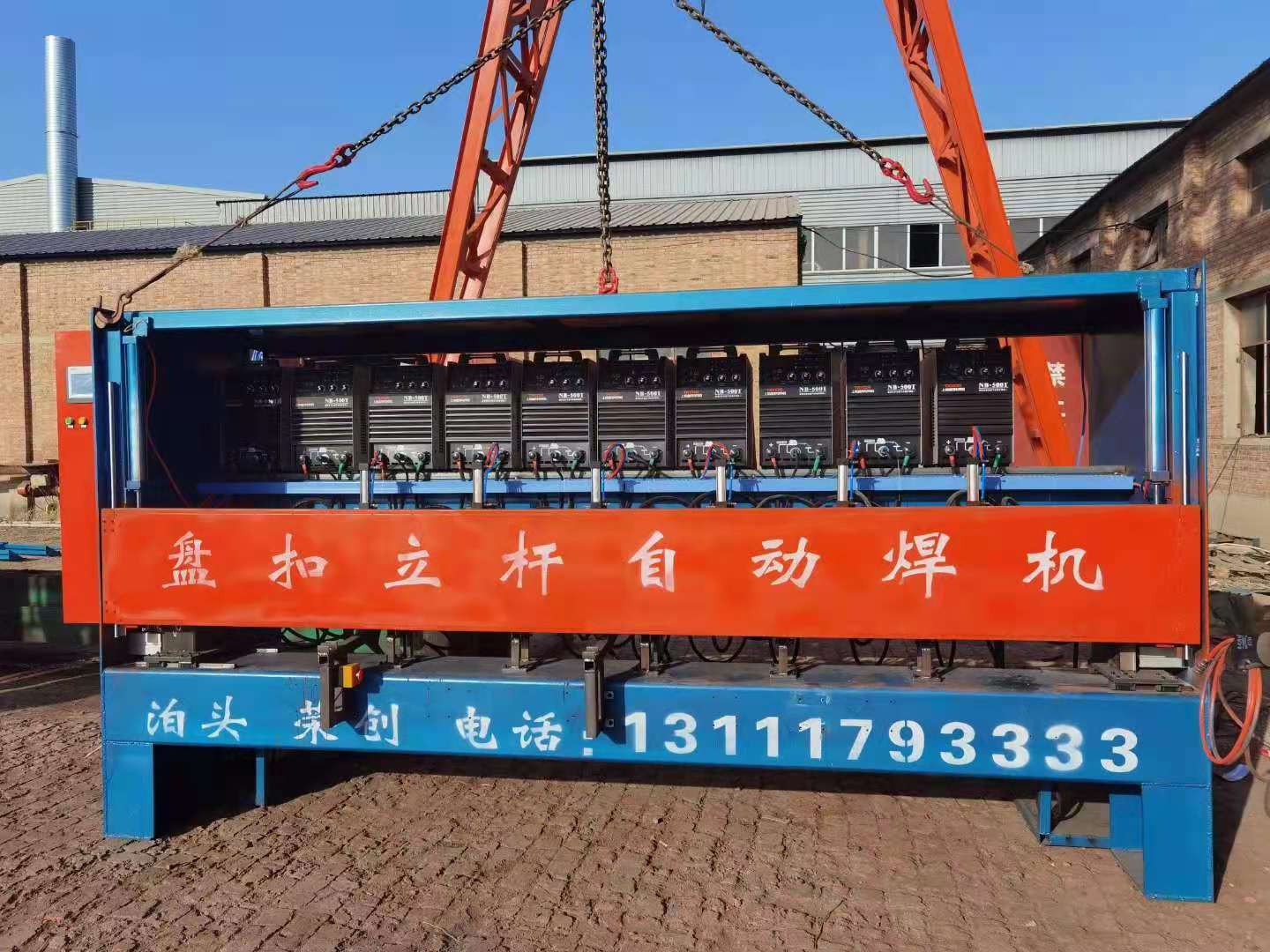

盘扣立杆自动焊机 是比较好的待焊立杆由气缸自动送至焊接区，尾顶进给使之与主轴相联并保持合适的松紧度，双层送料板的夹紧板退开后退回原位，焊接区中间的上下气缸同时自动下压和上升用滚轮把立杆夹持住，同时遮挡罩在气缸的推拉下盖住焊接区。由主轴控制盘扣立杆自动焊机上需点焊的盘扣位置的变换，可依焊接需要来设定变换的时间。焊接时间：在无预热的闪光焊时，焊接时间视焊件的截面及选用的功率而定。当电流密度较小时，焊接时间即延长，通常约为5秒左右一个。在焊接期间，焊工又可对另一立杆实施组装，能有效利用空闲时间。
盘扣立杆自动焊机的设计科学，用PLC来调控各个执行机构的联动，从焊接需要着想每一步都环环相扣，文本显示简单易学。每个盘扣的焊处配有固定于同一机构上的双焊枪，由气缸驱使在直线导轨上同时进退。每把焊枪都可独立手调三维，使枪尖与焊缝间保持最合理的角位。依立杆上需焊接轮扣的个数，可配多个枪架与数台焊机相联。在脚手架焊接机的有效焊接长度之内，可移动圆轨上尾座的锁位来对较短立杆的焊接之用。适用于盘扣立杆自动焊机上的套筒、菊花盘、盘扣的全自动焊接。左右两电极分别通过多层铜套与焊接变压器次级线圈的导体连接，焊接变压器的次级线圈采用循环水冷却。在焊接处的两侧及下方均有防护板，以免熔化金属溅入变压器及开关中。焊工须经常清理防护板上的金属溅沫，以免造成短路等故障。
