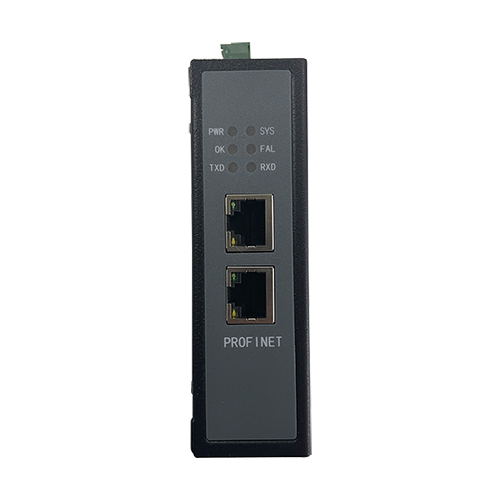

倍讯科技RS485转Profinet网关产品简介：
订货号BX-603-PN，该RS485转Profinet网关是串口转Profinet网关的一种，具备大数据量通讯能力，1440字节输入数据+1440字节输出数据。网关在Profinet一侧是Profinet IO 从站，在串口一侧物理接口为RS485接口。该RS485转Profinet网关的RS485一侧做主站时可用于一对多连接RS485设备，实现Profinet控制器监控RS485设备的技术要求。网关RS485一侧做从站时可用于将其他RS485主站（如PLC/DCS）以及它的从站数据传输到Profinet控制器。本款RS485转Profinet网关自由协议报文内容是通过主站（西门子S7-1500，S7-1200，S7-300等）的编程实现。在配置软件中可以选择不同的发送接收模式，无需编程；支持主从模式、生产者以及消费者模式。
倍讯科技RS485转Profinet网关自由协议RS485技术指标:
1、网关的状态字可反映网桥的通信状态和串口的通信状态，控制字可以灵活控制发送、接收逻辑。
2、3通道RS485相互独立，可设置不同的参数。波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选；校验位：7位/8位可选、校验位(偶、奇、无)、地址/数据标记可选;
3、支持主从模式、生产者消费者模式。
4、自由协议报文内容是通过主站PLC/DCS的编程实现；
5、输入/输出数据量：Input
Bytes + Output Bytes ≤2880 Bytes；Max
Input Bytes ≤1440 Bytes；Max Output
Bytes ≤1440 Bytes；
6、可在配置软件中选择不同发送模式，在生产者和消费者模式下，可选择周期发送（按设置时间间隔发送）、数据逢变发送（当数据某一位有变化时开始发送）、启动后只发一次（网关上电后只发一次数据）、触发数据改变发送（固定位置数据改变才会发送）。
7、3通道RS485接口：端子接线, 半双工；
倍讯科技RS485转Profinet网关Profinet接口技术指标：
1、符合Profinet的C类标准，支持Profinet2.3版本；
2、所以Slot/subSlot的输入输出数据总和不超过2880字节；
3、集成GSML文件。
4、2XRJ45以太网接口，支持100base-TX，全双工通信，MDI/MDIX自侦测；
5、集成以太网交换机，方便将Profinet设备组成菊花链；
倍讯科技RS485转Profinet网关基本说明：倍讯科技PN3003实现RS485转Profinet功能，将RS485接口设备接入Profinet网络，可连接多个具RS485/RS485接口的设备到Profinet网络。典型的串行应用:将传感器，仪表，条码扫描器，RFID读取器，和工业称重设备等接入到Profinet网络（例如西门子S7-1500,S7-1200,S7-400,S7-300）。
倍讯科技RS485转Profinet网关产品亮点：
1、双路Profinet接口，具有交换机功能，现场连接更加方便直接。
2、调试方便：提供调试配置软件，支持双向数据监视、支持命令状态监视等；
3、3通道独立隔离RS485接口，3路RS485接口完全隔离，可设置成不同参数（波特率，奇偶校验），连接各种设备；
4、配置方便，用户不必了解PROFINET IO技术细节，无需任何编程就可以完成对网关的配置；
5、数据吞吐量大，1440字节输入数据+1440字节输出数据；
