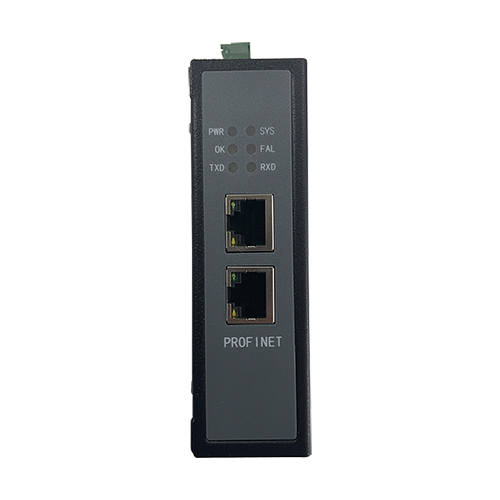

倍讯科技Modbus Tcp转Profinet网关产品简介：
订货号BX-611-PN,该Modbus Tcp转Profinet网关是网口转Profinet网关的一种，具备大数据量通讯能力1440字节输入数据+1440字节输出数据。网关在Profinet一侧是Profinet IO 从站，在网口一侧支持Modbus Tcp主站或从站协议。该Modbus Tcp转Profinet网关Modbus Tcp一侧做客户端时可用连接多个服务器，形成Modbus Tcp子网并连接到Profinet，实现Profinet控制器监控Modbus Tcp设备的技术要求。网关Modbus Tcp一侧做服务器时可用于将其他Modbus Tcp主站（如PLC/DCS）以及它的从站数据传输到Profinet控制器。该Modbus Tcp转Profinet网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在配置软件中对网关进行配置，即可实现Modbus Tcp转Profinet网关的功能需求。
倍讯科技Modbus Tcp转Profinet网关Profinet接口技术指标：
1、集成GSML文件。
2、所以Slot/subSlot的输入输出数据总和不超过2880字节；
3、符合Profinet的C类标准，支持Profinet2.3版本；
4、集成以太网交换机，方便将Profinet设备组成菊花链；
5、2XRJ45以太网接口，支持100base-TX，全双工通信，MDI/MDIX自侦测；
倍讯科技Modbus Tcp转Profinet网关Modbus Tcp接口技术指标：
1、网桥状态字可反映网关Modbus通信状态和串口的通信状态；
2、输入/输出数据量：Input Bytes + Output Bytes ≤1440 Bytes；Max Input Bytes ≤1440Bytes；Max Output Bytes ≤2880Bytes.
3、1路TCP接口，支持Modbus Tcp协议，支持01H、02H、03H、04H、05H、06H、0FH、10H功能码；
4、网桥控制字可灵活控制Modbus Tcp报文发送：定时发送（发送间隔、等待间隔可选）、事件触发发送。可严格控制Modbus Tcp写（05H、0FH、10H）命
令发送，可选：写命令使能/禁止、数据变化发使能/禁止等功能；
倍讯科技Modbus Tcp转Profinet网关基本说明：倍讯科技PN3011实现Modbus Tcp转Profinet功能，将Modbus Tcp接口设备接入Profinet网络，可连接多个Modbus Tcp口的设备到Profinet网络。典型的串行应用:将变频器，传感器，执行器，人机界面，条码扫描器，RFID读取器，和工业称重设备等接入到Profinet网络（例如西门子S7-1500,S7-1200,S7-400,S7-300）。
倍讯科技Modbus Tcp转Profinet网关产品亮点：
1、2通道独立Modbus Tcp接口完全隔离，可设置成不同参数，连接各种设备；
2、双路Profinet接口，具有交换机功能，现场连接更加方便直接。
3、调试方便：提供调试配置软件，支持双向数据监视、支持命令状态监视等；
4、配置方便，用户不必了解Profinet IO和Modbus Tcp技术细节，无需任何编程就可以完成对网关的配置；
5、数据吞吐量大，1440字节输入数据+1440字节输出数据；
倍讯科技Modbus Tcp转Profinet网关通用技术指标：
1、防护等级：IP20
2、工作温度：-20℃~+55℃，工作相对湿度： 95%（无结露）
3、运输温度：-30℃~+70℃
4、电源电压：DC24V（±5%）
5、外形尺寸：（宽）40mm（高）110mm（厚）75mm
6、安装方式：35mm导轨
