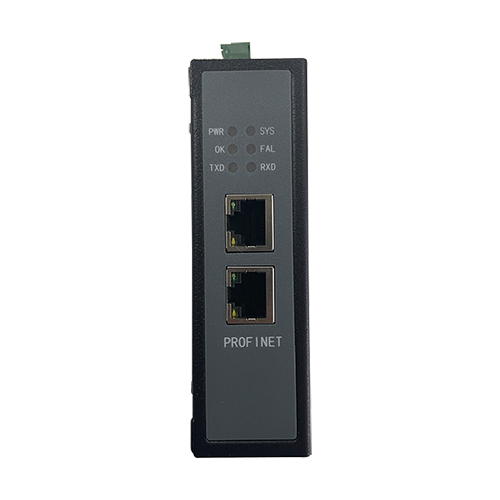

倍讯科技RS232转Profinet网关基本说明：倍讯科技PN3002实现RS232转Profinet功能，将RS232接口设备接入Profinet网络，可连接多个具RS232/RS485接口的设备到Profinet网络。典型的串行应用:将传感器，仪表，条码扫描器，RFID读取器，和工业称重设备等接入到PROFINET网络。
倍讯科技RS232转Profinet网关产品亮点：
1、配置方便，用户不必了解Profinet IO技术细节，无需任何编程就可以完成对网关的配置；
2、调试方便：提供调试配置软件，支持双向数据监视、支持命令状态监视等；
3、双路Profinet接口，具有交换机功能，现场连接更加方便直接。
4、3通道独立隔离RS232接口，3路RS232接口完全隔离，可设置成不同参数（波特率，奇偶校验），连接各种设备；
5、数据吞吐量大，1440字节输入数据+1440字节输出数据；
倍讯科技RS2323转Profinet网关产品简介：
该产品订货号BX-602-PN，该RS232转Profinet网关是串口转Profinet网关的一种，具备大数据量通讯能力，1440字节输入数据+1440字节输出数据。网关在Profinet一侧是Profinet IO 从站，在串口一侧物理接口为RS232接口。该RS232转Profinet网关的RS232一侧做主站时可用于一对一连接RS232设备，实现Profinet控制器监控RS232设备的技术要求。网关RS232一侧做从站时可用于将其他RS232主站（如PLC/DCS）以及它的从站数据传输到Profinet控制器。本款RS232转Profinet网关自由协议报文内容是通过主站（西门子S7-1500，S7-1200，S7-300等）的编程实现。在配置软件中可以选择不同的发送接收模式，无需编程；支持主从模式、生产者以及消费者模式。
倍讯科技RS232转Profinet网关自由协议RS232技术指标:
1、3通道RS232接口：端子接线, 半双工；
2、可在配置软件中选择不同发送模式，在生产者和消费者模式下，可选择周期发送（按设置时间间隔发送）、数据逢变发送（当数据某一位有变化时开始发送）、启动后只发一次（网关上电后只发一次数据）、触发数据改变发送（固定位置数据改变才会发送）。
3、支持主从模式、生产者消费者模式。
4、自由协议报文内容是通过主站PLC/DCS的编程实现；
5、输入/输出数据量：Input Bytes + Output Bytes ≤2880 Bytes；Max Input Bytes ≤1440 Bytes；Max Output Bytes ≤1440 Bytes；
6、3通道RS232相互独立，可设置不同的参数。波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选；校验位：7位/8位可选、校验位(偶、奇、无)、地址/数据标记可选;
7、网桥的状态字可反映网桥的通信状态和串口的通信状态，控制字可以灵活控制发送、接收逻辑。
倍讯科技RS232转Profinet网关Profinet接口技术指标：
1、2XRJ45以太网接口，支持100base-TX，全双工通信，MDI/MDIX自侦测；
2、集成GSML文件。
3、所以Slot/subSlot的输入输出数据总和不超过2880字节；
4、符合Profinet的C类标准，支持Profinet2.3版本；
5、集成以太网交换机，方便将Profinet设备组成菊花链；
