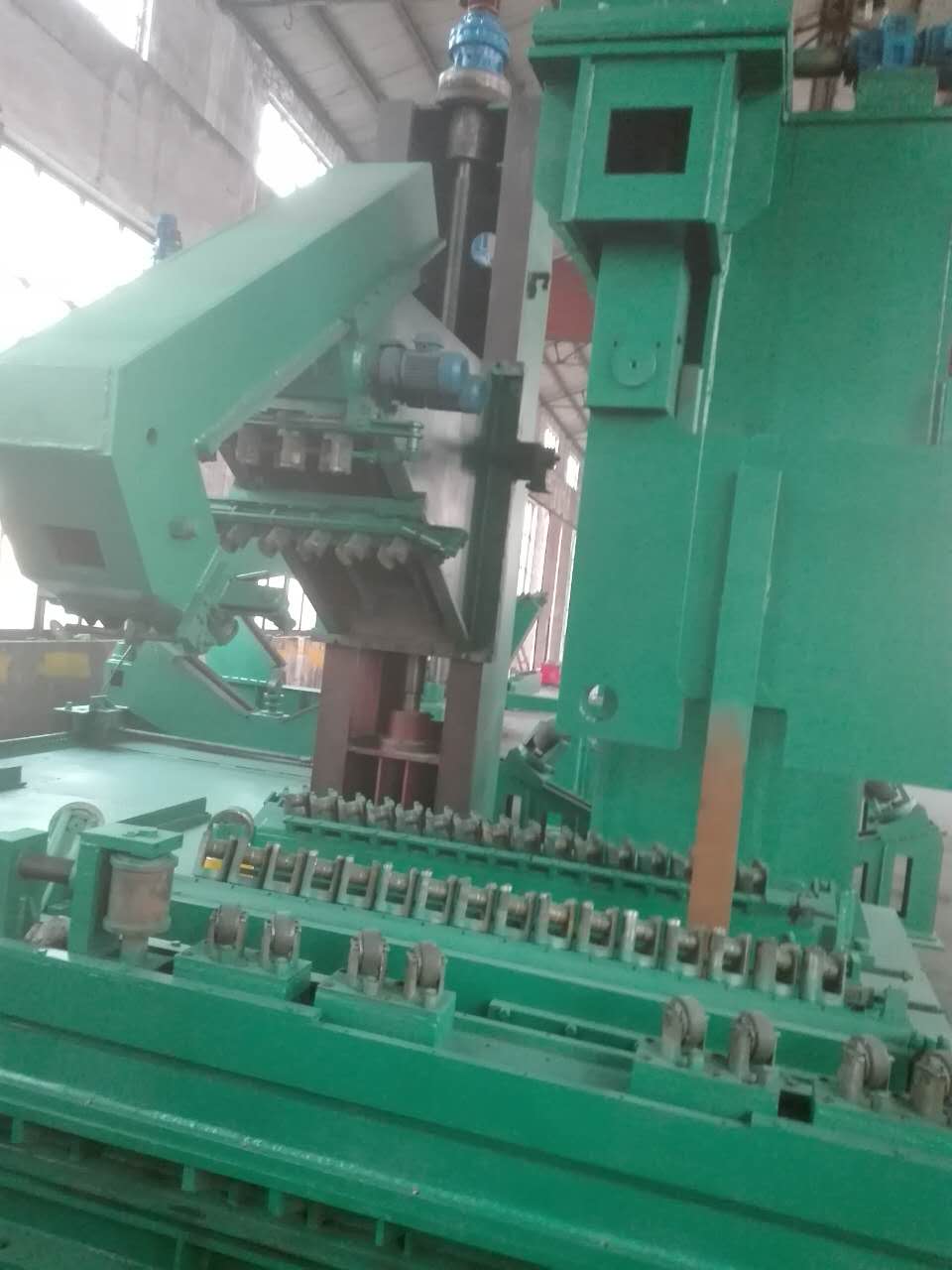

螺旋焊管生产线-泊衡冶金
该生产线是我公司经过对国内外各种机组考察后，经研究，并在设计制
造的大口径、厚壁、高强度螺旋焊管机组的实践基础上改进的定型机组。实践证明，该机组设计先进，性能稳定，并且具有投资省、见效快的优点。
本机组采用三辊外控式成型方式成型,中心定位, 前摆式断续生产。机组成型辊面为组合曲线辊，易于调整角度和减小辊面对钢管表面的压痕。本机组经过多年的生产实践证明，具有成型稳定，调整方便的特点。
本机组用于将带钢卷经打开、矫平、铣边、成型、焊接等工序加工生产出螺旋焊管，并对焊管进行多种检查工序，生产出符合GB9711和SY/T5037-2000等相关标准的螺旋焊管，用于低压流体输送管、城市煤气管线、电力热力管网，城市建筑用桩管、工业结构用管等不同行业和不同场合，以满足不同行业的需求。
成型工艺介绍：
首先将带钢卷用行车吊至上卷车的支承辊上，行走送至开卷机中心，由左右锥头将钢卷夹紧，并可通过操作按钮将钢卷准确移至所要求的递送线中心，然后操作铲刀靠紧钢卷，启动支承辊电机使钢卷旋转，在铲刀的配合下将带钢头打开，并初步直头后送往夹送矫平机。带头进入夹送辊后，夹送辊压下并将带钢向前送进，通过矫平辊将带钢头尾矫平，带钢继续向前，由一对立辊保证带钢处于递送中心线上，经铣边保证带钢的边缘整齐，消除带钢边缘不齐对成型的影响。之后带钢进入递送机，递送机为螺焊机组的总动力源，用于产生成型力及克服各种阻力，如开卷阻力，矫平阻力,成型阻力等，将带钢送入成型器，通过成型器的1#、2#、3#成型辊强制钢板变形形成钢管，通过4#、5#、6#、7#、8#成型辊对初步成型的钢管强制定径产生符合尺寸规格的螺旋管，在成型的同时将互相接触的两个边缘，即螺旋管产生的缝隙处，通过林肯埋弧焊机分别从内壁和外壁进行焊接形成螺旋焊管，在后桥上设有自动定尺及钢管切割装置，在生产过程中将钢管按要求的长度切断、拨出，保证机组生产的连续进行。
