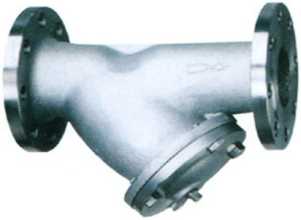

点击图片查看原图
Y型过滤器概述：
Y型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。
Y型过滤器工作原理：
该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
Y型过滤器零件材料：
壳体材质 碳钢WCB、 黄铜B62 不锈钢304、316、316L
滤框滤网材质 不锈钢304、316、316L
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别 BS5501: IIA、IIB、IIC
环境温度（℃） -30~380 -80~450
公称压力（MPa） 0.6~5.0（150Lb~600Lb）
过滤精度（目/in） 10~300
Y型过滤器连接尺寸：
通径DN L D D1 D2 B f n-φ
15 140 95 65 45 14 2 4-φ14
20 150 105 75 55 14 2 4-φ14
25 160 115 85 65 14 2 4-φ14
32 180 135 100 78 16 3 4-φ18
40 200 145 110 85 16 3 4-φ18
50 220 160 125 100 16 3 4-φ18
65 260 180 145 120 18 3 4-φ18
80 310 195 160 135 20 3 8-φ18
100 350 215 180 155 20 3 8-φ18
125 400 245 210 185 22 3 8-φ18
150 450 280 240 210 24 3 8-φ23
200 500 335 295 265 26 3 12-φ23
250 550 405 355 320 30 3 12-φ25
300 580 460 410 375 30 4 12-φ25
350 760 520 470 435 34 4 16-φ25
400 800 580 525 485 36 4 16-φ30
450 900 640 585 535 44 4 20-φ30
Y型过滤器
