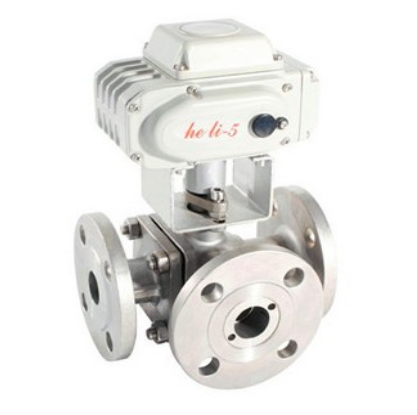

Q944F电动三通球阀概述：
电动三通球阀是由角行程电动执行器及三通球阀组成，是一种旋转类切断、调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。电动三通球阀以220V单相交流电为动力源，接受控制系统的开关信号，通过单相电源切换驱动可逆单相齿轮减速机，使球阀按规定要求对管路进行切换。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好，它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。四阀座密封电动三通球阀具有造型美观、结构紧凑合理。它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。电动三通球阀适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
电动三通法兰球阀可分为L形和T形，L形（Q944F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q945F）三通球阀用于介质分流、合流及流向切换。T形三通球阀可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
Q944F电动三通球阀电气参数：
电动执行器类型：可选PSQ、3810R、DTR角行程执行机构。防爆型选3810系列。
技术参数和性能：请参阅对应的执行机构和阀门定位器的说明书。
控制精度：0.1%~3.1%可调。
接受控制信号：0~10mA.DC、 4~20mA.DC或1~5V.DCv 按键选择：1、输入信号中断时：“中断”模态(开、停、关)2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4~20mA.DC对应电动装置全闭、全开。
Q944F电动三通球阀主要外形尺寸:
公称压力 公称通径 L L1 H W 重量（kg)
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K
15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160
Q944F电动三通球阀
