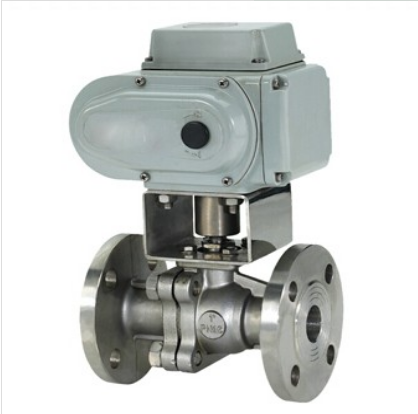

点击图片查看原图
Q941H电动硬密封球阀概括：
Q941H电动硬密封球阀是一种90度开关的阀门，电动硬密封球阀可适用于温度高温250度以上的工况场合。双向密封：在两个方向上都能密封；电动硬密封球阀的结构形式分为浮动球式和固定球式；连接形式为法兰连接、焊接连接及螺纹连接。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。电动硬密封球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
Q941H电动硬密封球阀优点：
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
Q941H电动硬密封球阀执行标准：
设计规范：GB/T12237 国标 API608美标
结构长度：GB/T12221 国标 ASME/ANS B16.10 美标
法兰连接：JB/T79-94；GB/T9113 国标 ASME/SNS B16.5 美标
试验与检验：GB/T13927 国标 API 598美标
Q941H电动硬密封球阀执行器技术参数：
电源电压 AC220/380V，50/60Hz
输出力矩 50N·M～10000N·M
动作范围 0～90° 0～360°
动作时间 15秒/30秒/60秒
保护装置 过热保护
环境温度 -30°～60°
手动操作 同附带手柄操作
限位 电气、机械二重限位
防护等级 相当于IP-65
防爆等级 ExdII BT4；特殊要求可定制ExdII BT6
位置测量 可选装开关或电位计
驱动电机 8W/E
进线接口 PE1/2〞进线线锁
Q941H电动硬密封球阀主要零件材料：
零件名称 材料
阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 不锈钢+淡化处理
填料 V型PTFE四氟填料、柔性石墨
Q941H电动硬密封球阀
