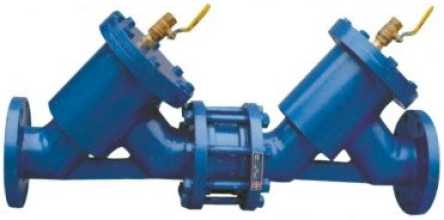

HS41X防污隔断阀,是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门.由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长.

主要部件材料
序号
零部件名称    材质
1
阀体     铸铁、球墨铸铁、铸钢
2
阀盖     铸铁、球墨铸铁、铸钢
3
阀盘     球墨铸铁
4
弹簧     不锈钢、铬钒钢
5
防污阀    黄铜
主要技术参数
公称压力:～

公称通径:50～600mm

适用介质:水

适用温度:0～80℃

法兰标准:GB/T GB/T 9113

试验标准:GB/T 13927 API598

主要外形连接尺寸 单位:mm
DN         L        H
50        458      210
65        482      235
80        551      264
100       653      308
125       735      356
150       793      400
200       1008     503
250       1186     595
300       1340     705
350       1505     705
400       1670     905
450       1886     910
500       1986     921
600       2318     1210
