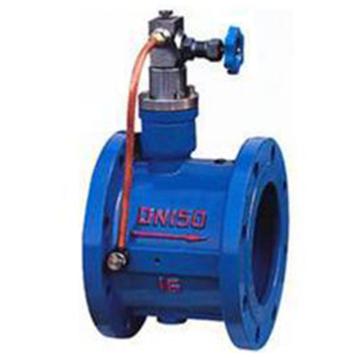

HH48X微阻缓闭蝶式止回阀，它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。
基本信息
中文名称
HH48X微阻缓闭蝶式止回阀
公称压力 1.0~2.5MPa
公称通经 40~1000mm
缓闭时间 3~60秒
目录
1主要技术参数
2主要零部件材料
主要技术参数
适用介质:清水、污水、海水
适用温度:0~80℃(如需要，可达200℃)
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
主要零部件材料
零件名称 材料
阀体 灰铸铁、铸钢
阀瓣 碳钢
阀杆、油缸、活塞 不锈钢
弹簧 不锈钢
阀座 丁腈橡胶
【性能参数】
公称通径：口径大小从DN40到DN1200；
公称压力：PN10、PN16、PN25、PN40；
适用温度：一般小于80℃，最高可达到200℃；
缓闭时间：小于等于60秒；
产品详情
基本信息
标准 国标
连接形式 法兰
结构形式 蝶式
止回阀 微阻缓闭蝶式止回阀
材质 不锈钢
压力环境 常压
适用介质 水
型号 HH48X-16、HH46H-25
种类 微阻缓闭蝶式止回阀
工作温度 常温
驱动方式 电子
加工定制 是
流动方向 单向
规格 HH48X-16、HH46H-25
公称通径 DN40-DN300（mm）
类型 直通式
形态 蝶式
【主要外形连接尺寸】
HH48X-16、
HH46H-25
微阻缓闭蝶式止回阀
连接尺寸DN 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 140 150 170 180 190 200 210 230 250 270 290 310 330 350 390 430 470 510 550
H 200 215 225 235 280 290 310 350 415 450 480 550 585 640 720 780 840 990 1050
H1 88 98 108 118 130 148 172 210 240 264 297 324 351 379 434 491 549 600 655
HH48X微阻缓闭蝶式止回阀
